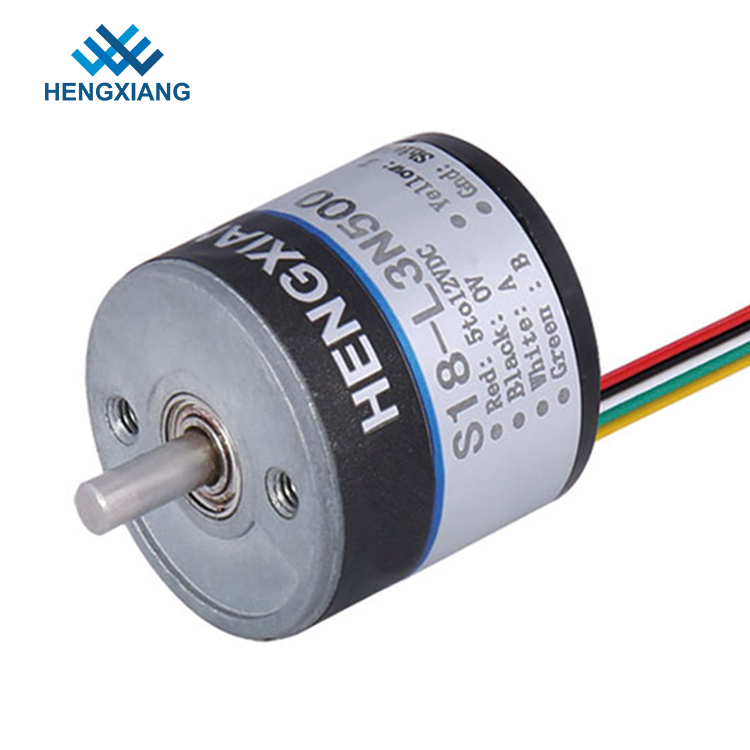

Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder

Wałek miniaturowy 2,5 mm z pełnym wałem, enkoder obrotowy ABZ Phase Resolution 360

Produkty - Miniaturowy enkoder obrotowy
  • High Light

    miniaturowy enkoder optyczny

    ,

    prosty enkoder obrotowy

  • Średnica zewnętrzna
    18 mm
  • Grubość
    18 mm
  • Solidna średnica wału
    2,5 mm
  • Faza wyjściowa
    Faza A, B, Z
  • Napięcie zasilania
    DC5V; DC8-30V
  • Rodzaj wylotu
    Kabel z boku lub z tyłu
  • Tryb wyjściowy
    Wyjście obwodu otwartego kolektora (NPN i PNP)
  • Najlepsza odpowiedź Częstotliwość
    100 kHz Max
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    Enkoder obrotowy S18
  • Minimalne zamówienie
    Najpierw 1 koder
  • Cena
    negotiable
  • Szczegóły pakowania
    każdy enkoder 1-częściowy był zapakowany w pudełko Caton
  • Czas dostawy
    1-3 dni robocze
  • Zasady płatności
    D / A, D / P, T / T, Western Union, MoneyGram
  • Możliwość Supply
    100 000 sztuk rocznie

Wałek miniaturowy 2,5 mm z pełnym wałem, enkoder obrotowy ABZ Phase Resolution 360

  • Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder
  • Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder
Uzyskaj cenę Skontaktuj się teraz
Średnica zewnętrzna 18mm pełny wał 2.5mm miniaturowy enkoder obrotowy ABZ fazy 360 rozdzielczość

Sprawy wymagające uwagi

1. Należy wybrać napięcie zasilania: DC5V lub DC8-30V

2. W przypadku wyboru enkodera z drążonym wałem należy wybrać numer modelu płyty sprężynowej

3. Proszę podać prędkość obrotową silnika (RPM), której faktycznie używasz

4. Jeśli masz inne wymagania, podaj parametry szczegółowe

Nasze punkty sprzedaży

  • Szybka odpowiedź po otrzymaniu zapytania ofertowego klienta
  • Profesjonalny zespół inżynierów, aby rozwiązać problemy w dowolnym momencie
  • Dokładnie sprawdź przed wysyłką
  • Różne modele enkoderów do wyboru
  • Krótki czas realizacji
  • Wysoki standard jakości

S18 enkoder inkrementalny Tabela parametrów

Marka HENGXIANG
Wymiary zewnętrzne Średnica zewnętrzna: 18 mm
Grubość: 18 mm
Solidna średnica wału: ⌀2,5 mm
Rozkład 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
Faza wyjściowa Faza A, B, Z
Napięcie zasilania DC5V; DC8-30V
Rodzaj wylotu Kabel z boku
Wyjmij kabel z tyłu
Tryb wyjściowy Wyjście obwodu otwartego kolektora (NPN i PNP)
Temperatura otoczenia Temperatura pracy: -20 ° C + 80 ° (bez oblodzenia)
Temperatura przechowywania: -25 ~ + 85 ° (bez oblodzenia)
Środowiskowa ludzkość Obsługa i przechowywanie: 35 ~ 85% RH (bez kondensacji)
Najlepsza odpowiedź Częstotliwość 100 kHz Max
Wibracja (przetrwać) Amplituda 0,75 mm, 10-50 Hz, 1 godzina dla kierunku X / Y / Z z osobna
Szok (przetrwać) 49 / m / s2, trzy razy dla kierunku X, Y, Z indywidualnie
Materiał wału 304 ze stali nierdzewnej
Długość kabla 150 mm
Muszla stop aluminium
Pakiet Karton
Masa netto Około 20g (z pakietem)
Orzecznictwo CE

Katalog enkoderów

Jeśli już wybrałeś model kodera, który zamawiasz, wyślij nam wiadomość e-mail bezpośrednio lub skontaktuj się z usługą online już teraz, aby uzyskać najnowszy katalog.

Ale jeśli nadal masz wątpliwości dotyczące wyboru prawidłowego numeru modelu enkodera, możesz również skontaktować się z nami, aby uzyskać odpowiedni katalog.

Data produkcji

3-5 dni roboczych dla próbki po pełnej zapłaty

7-15 dni na masową produkcję po pełnym opłaceniu

Metoda działania enkodera

Oday większość enkoderów inkrementalnych posiada sterownik wyjściowy Push-Pull (HTL) lub RS422 (TTL), które zastąpiły większość starszych obwodów wyjściowych, takich jak NPN Open Collector, PNP Open Collector, wyjście napięcia.

Układy Push-Pull (HTL), znane również jako Totem Totem, zapewniają poziom sygnału, który odpowiada przyłożonemu napięciu zasilania. Napięcie zasilania waha się zwykle od 8 do 30 VDC.

Przy prawidłowym podłączeniu można użyć interfejsu Push Pull w celu zastąpienia prawdziwych obwodów otwartego kolektora za pomocą zewnętrznej diody połączonej w sposób ograniczający kierunek prądu dla obwodów RS422 (TTL), zapewniających stały poziom sygnału 5 V, który nie jest zależny od napięcie zasilania. Można wybrać dwa zakresy napięć zasilania: od 4,75 do 5,5 VDC (może być użyty do zastąpienia sterowników wyjść z otwartego kolektora) lub od 8 do 30 VDC. Dzięki sygnałom różnicowym dane wyjściowe są w pełni zgodne ze standardem RS422.

Wyjścia różnicowe mają najwyższą zdolność przenoszenia częstotliwości i najlepszą odporność na zakłócenia. Aby to zapewnić, odbiornik powinien również być mechanizmem różnicowym.

Wymiana starszych sterowników wyjściowych
