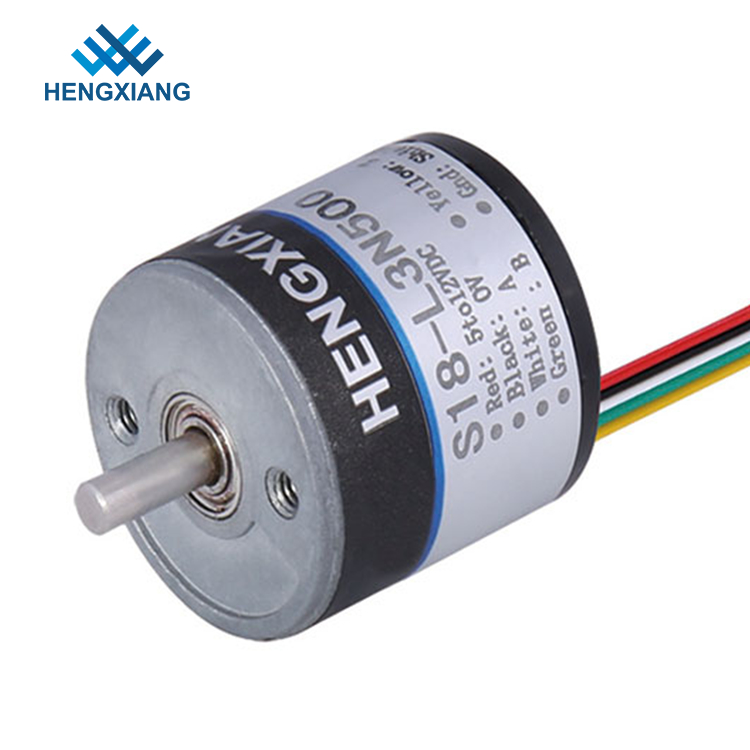

Informacje o produkcie dotyczące małego enkodera S18
Grubość korpusu enkodera 18 mm
Solidna średnica wału 2,5 mm, w kształcie litery D.
Długość wału 7 mm
Średnica instalacji 12 mm
Napięcie zasilania 5V lub 8-30V
Wyjście obwodu Sygnał: NPN i PNP
Sensing basic: fotoelektryczny
Impuls na turę: 250ppr-1600ppr
Maksymalna prędkość obrotowa silnika 5000 obr./min
Stopień ochrony stopień IP50
Wyjście kabla wstążki
Szczegółowe dane techniczne
Marka | HENGXIANG |
Wymiary zewnętrzne | Średnica zewnętrzna: 18 mm |
Grubość: 18 mm | |
Solidna średnica wału: ⌀2,5 mm | |
Rozkład | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Faza wyjściowa | Faza A, B, Z |
Napięcie zasilania | DC5V; DC8-30V |
Rodzaj wylotu | Kabel z boku |
Wyjmij kabel z tyłu | |
Tryb wyjściowy | Wyjście obwodu otwartego kolektora (NPN i PNP) |
Temperatura otoczenia | Temperatura pracy: -20 ° C + 80 ° (bez oblodzenia) |
Temperatura przechowywania: -25 ~ + 85 ° (bez oblodzenia) | |
Środowiskowa ludzkość | Obsługa i przechowywanie: 35 ~ 85% RH (bez kondensacji) |
Najlepsza odpowiedź Częstotliwość | 100 kHz Max |
Top Rev | 5000 obr./min |
Stopień ochrony | IP50 |
Prąd zużycia | 50mA Max |
Czas narastania / opadania | 100nsec Max |
Obciążenie wału | Radiel: 2N; Osiowy: 2N |
Wibracja (przetrwać) | Amplituda 0,75 mm, 10-50 Hz, 1 godzina dla kierunku X / Y / Z z osobna |
Szok (przetrwać) | 49 / m / s2, trzy razy dla kierunku X, Y, Z indywidualnie |
Materiał wału | 304 ze stali nierdzewnej |
Długość kabla | 150 mm |
Zasada kodera
Stopień mechaniczny to rzeczywisty obrót wału w stopniach. Stopień elektryczny jest używany do sygnałów elektrycznych. Wymagany czas na wykonanie jednego przemiennego cyklu napięcia / prądu jest zdefiniowany jako 360 stopni elektrycznych (elo). W przypadku enkoderów inkrementalnych jeden cykl jest równy jednemu pełnemu impulsowi. Przy danym PPR stopień elektryczny może zostać przekształcony do stopnia mechanicznego dla każdego przyrostowego enkodera.
Co 90 elo inkrementalny enkoder wyprowadza narastającą lub opadającą krawędź na wyjściu "A" lub "B", co można zinterpretować jako zliczenie. Jeśli enkoder generuje 1000 PPR, licznik może zinterpretować 4000 zliczeń (4 zlicza każdy impuls).
Pakiet
Każdy enkoder jest zapakowany w jeden bezpieczny karton z osłoną bąbelkową.
Następnie wszystkie enkodery zostaną umieszczone w większym kartonie, aby przygotować przesyłkę.
O naszej fabryce
Pytanie dotyczące enkoderów lub naszej fabryki przed złożeniem zamówienia
P: Gdzie jest twoja fabryka?
Odp .: Nasza fabryka znajduje się w Szanghaju.
P: Czy mogę odwiedzić Twoją fabrykę?
Odp .: Tak, serdecznie zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie.
P: Jak długi jest twój czas dostawy?
Odp .: Zwykle 3 dni robocze dla próbki, 7-15 dni dla produkcji masowej,
Data produkcji jest zgodna z ilością zamówienia.
P: Jaka jest najwyższa rozdzielczość produktów z koderem?
Odp .: Najwyższa rozdzielczość to 80000ppr, możesz wysłać do nas e-mail, aby uzyskać więcej informacji.
P: Czy twój koder może być dostosowany?
Odp .: Tak, nasz enkoder może być dostosowany do twoich wymagań,
P: Czy testujesz swój koder przed wysyłką?
Odp .: Tak, w 100% testujemy i sprawdzamy każdy element przed wysyłką, aby upewnić się, że działa dobrze na Twoim urządzeniu.
