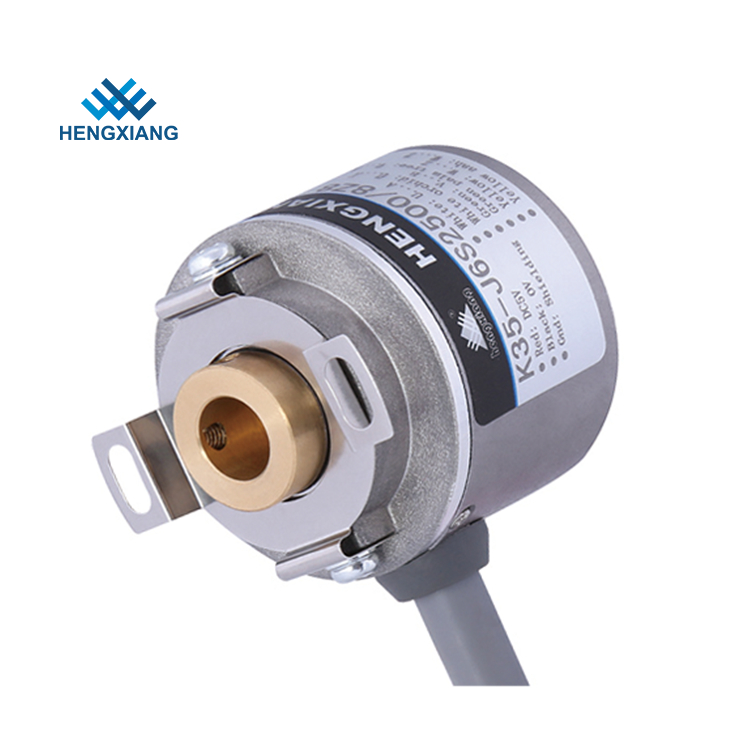

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Zewnętrzna średnica 35mm miniaturowy enkoder obrotowy K35 Blind Hole 8mm 40mm Leaf Spring

Produkty - Miniaturowy enkoder obrotowy
  • High Light

    mały enkoder obrotowy

    ,

    prosty enkoder obrotowy

  • Typ enkodera
    Mały enkoder obrotowy
  • Średnica zewnętrzna
    35 mm
  • Wymiar instalacyjny
    40 mm (płyta sprężysta 35 T40); 29 mm (35T29)
  • Faza wyjściowa
    Faza A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
  • Średnica wału pustego
    6 mm, 8 mm; 10 mm
  • Typ wału drążonego
    Ślepy otwór
  • Masa netto
    Około 100g (z pakietem)
  • Orzecznictwo
    CE,ISO9001
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    K35 Enkoder wału drążonego
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć porządek
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana do jednego pudełka kartonowego
  • Czas dostawy
    3-5 dni roboczych dla zamówienia próbki, 7-15 dni roboczych dla zamówienia masowego
  • Zasady płatności
    D / A, D / P, T / T, Western Union, karta kredytowa, Master Card, Paypal, itp
  • Możliwość Supply
    100 000 sztuk rocznie

Zewnętrzna średnica 35mm miniaturowy enkoder obrotowy K35 Blind Hole 8mm 40mm Leaf Spring

  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
Uzyskaj cenę Skontaktuj się teraz
Otwór nieprzelotowy 8 mm średnica zewnętrzna 35 mm K35 miniaturowy enkoder obrotowy 40 mm sprężyna płytkowa

Najważniejsze cechy enkodera siłownika K35

Żywotność łożyska: 1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)

Temperatura otoczenia: Eksploatacja: -20 ° C + 80 °, przechowywanie: -25 ° + 90 °

Wibracja (wytrzymałość): amplituda 0,75 mm, 5-55 Hz, 2 godziny oddzielnie dla trzech osi

Skarpeta (wytrzymałość): 490 m / s2, 11 ms trzy razy dla kierunku X, Y, Z indywidualnie

Certyfikacja: CE

Początek REV: 5000RPM

Wskaźnik Mark to Space: 45% do 55%

Obciążenie wału: promieniowe 30N; Osiowy 20N

Niektóre powiązane numery modelu kodera K35

K35-J12C2500 / 8B6 Płytka sprężysta DC5V 35T40

K35-J12L2000 / 4B8 Płytka sprężysta DC5V 35T29

K35-J3N2500 / 16B10 Płytka sprężynowa DC5-12V 35T29

K35-J3F1200B6 DC12-24V talerz sprężynowy 35T29

K35-J6S2500 / 8B8 Płytka sprężysta DC5V 35T29

K35-J6C2000B10 Płytka sprężysta DC5V 35T40

K35-J6E720B6 DC8-30V talerz sprężynowy 35T29

K35-J12C1000 / 4B8 Płytka sprężysta DC5V 35T40

K35-J12L2048 / 6B10 Płytka sprężysta DC5V 35T40

Specyfikacja

Przedmiotów Podstawowe parametry
Marka HENGXIANG
Typ enkodera Przyrostowy koder
Średnica zewnętrzna 35 mm
Grubość 35 mm
Wymiar instalacyjny 40 mm (płyta sprężysta 35 T40); 29 mm (35T29)
Typ wału drążonego ślepy otwór
Średnica wału pustego 6 mm, 8 mm; 10 mm
Rozkład 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Faza wyjściowa Faza A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
Napięcie zasilania DC5V i DC8--30V
Rodzaj wylotu Kabel z boku
Tryb wyjściowy NPN / PNP (wyjście z otwartym kolektorem)
Napięcie wyjściowe
Wyjście push-pull
napęd liniowy (26LS31) TTL
napęd liniowy (DC8-30V) HTL
Faza TTL (DC5V) ABZ jest powrotem fazy UVW
Stopień ochrony IP50
Długość kabla 500 mm

Nasze punkty sprzedaży

  • Wzór świadectwa wzoru użytkowego
  • Marka własna i wyjątkowa marka
  • Certyfikat CE dla wszystkich modeli
  • Szybka data dostawy
  • 100% pełna kontrola przed wysyłką
  • Klienci z około 200 krajów
  • Certyfikat IS09001: 2015

Informacje o wibracjach enkodera

Wibracje działające na enkoder zawsze powodują łatwy impuls.

Dlatego musimy zwracać większą uwagę na miejsce pracy kodera.

Im więcej pulsu na rundę, tym węższy interwał siatki, efekt rudy do enkodera przez wibracje, gdy prędkość silnika jest niska lub nawet zatrzymana, drgania działające na wał enkodera lub powłokę enkodera mogą powodować drgania tnące, w ten sposób koder może pokazywać nieprawidłowo sygnał impulsowy.

O naszej fabryce

  • Własna marka kodera "HENGXIANG"
  • Posiada certyfikat ISO9001: 2000 Certyfikat Systemu Zarządzania Jakością i Certyfikat CE
  • Wynalazek patenty pięć i wzory użytkowe patenty pięć
  • Przeszedł projekt transformacji nowych i zaawansowanych technologii Szanghaju.
  • Nasz cel: spełnienie wymagań klienta, stworzenie wartości społecznej, troskliwa obsługa klientów i osiągnięcie korzyści.
  • Znajduje się w mieście Szanghaj
  • 20-30 doświadczonych pracowników

Więcej informacji

Jeśli szukasz więcej informacji na temat naszej fabryki lub naszych produktów, skontaktuj się z nami lub napisz do nas już teraz, a my odpowiemy Ci tak szybko, jak to będzie możliwe.
