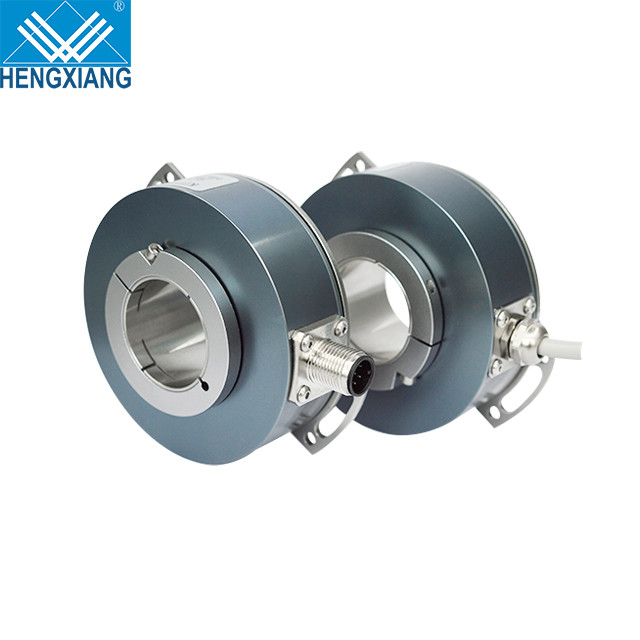

Hole Optical Photoelectric Rotary Encoder Outer Diameter 77mm Shaft 25mm

Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm

  • High Light

    Otwór optyczny fotoelektryczny enkoder obrotowy

    ,

    fotoelektryczny enkoder obrotowy 25 mm

    ,

    fotoelektryczne optyczne enkodery obrotowe

  • Puls
    500-10000ppr (do 65536ppr)
  • Stopień ochrony
    IP65
  • Średnica zewnętrzna
    77mm
  • Połączenie
    Radail socket; Gniazdo radarowe; radial cable kabel promieniowy
  • Średnica wału
    25mm; 30mm (do 30mm)
  • FAZA
    ±ABZ
  • Typ wyjścia
    OC(NPN); Pchać ciągnąć; HTL; TTL
  • Rozmiar instalacji
    85mm (możliwość dostosowania płyty sprężynowej)
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    K77
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm

Otwór optyczny fotoelektryczny enkoder obrotowy o średnicy zewnętrznej wału 77 mm wału 25 mm;



1.Ważny parametr: Rozdzielczość do65536ppr, wysoki stopień ochronyIP65, maksWał 30mm.



2.Aplikacja: Silnik,CNCi inne dziedziny automatyki przemysłowej.



Główne parametry
Przedmiotów
Podstawowe parametry
Typ enkodera
Enkoder inkrementalny
Marka
HENGXIANG
Średnica zewnętrzna
77mm
Grubość
31mm
Wymiar montażowy
R85mm (płyta sprężysta 77B85)
Typ wału drążonego
przez otwór
Średnica wału drążonego
25mm, 30mm
Rezolucja
500;512;1000;1024;2000;2048;2500;
4000;4096;5000;8000;8192;10000pp
Faza wyjściowa
Faza A+,B+,Z+,A-,B-,Z-
Napięcie zasilania
DC5V ;DC8-30V
Typ wylotu
Gniazdo promieniowe (złącze męskie M12, 8-pinowe);Kabel promieniowy
Tryb wyjścia
NPN (wyjście otwartego kolektora)
Wyjście push-pull
napęd liniowy (26LS31, DC5V) TTL
napęd liniowy (26C31, DC5V) TTL
napęd liniowy (DC8-30V) HTL
Pobór prądu
100mA MAX
Najwyższa częstotliwość odpowiedzi
100 kHz
Dopuszczalne tętnienie
≤3% rms
Napięcie obciążenia
≤DC30V
GND
nie łączyć się z koderem
Stosunek znaku do miejsca
45% do 55%
początkowy moment obrotowy
mniej niż 80x 10-3 Nm
Moment pośredni
mniej niż 100x 10-6kg.m2
Obciążenie wału
Promieniowy 70N;Osiowe 50N
Najlepsze REV
3000 obr/min;IP65
Żywotność łożyska
1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia
Praca: -20 ~ + 85 ° ; przechowywanie: -25 ~ + 90 °
Wilgotność otoczenia
Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)
Amplituda 1,52 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymaj)
1960m/s2, 11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał wału
Stal nierdzewna
Materiał powłoki
Odlew aluminiowy
Długość kabla
1000mm
Stopień ochrony
IP65
Długość kabla
1M (długość kabla może być odpowiednio dodana przez

wymagają, ale wymagają zapłaty indywidualnie)
Orzecznictwo
CE
pakiet
Pudełko kartonowe
Waga netto
Około 500g (z opakowaniem)





Potwierdzenie produktów:
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 0



Parametry instalacji:
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 1
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 2


Opakowanie produktu
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 3
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 4
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 5
Wykorzystanie produktu
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 6
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 7
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 8
Otwór Optyczny fotoelektryczny enkoder obrotowy Średnica zewnętrzna 77 mm Wał 25 mm 9
