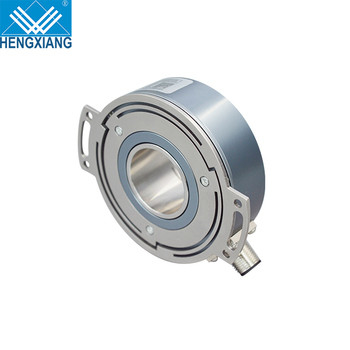

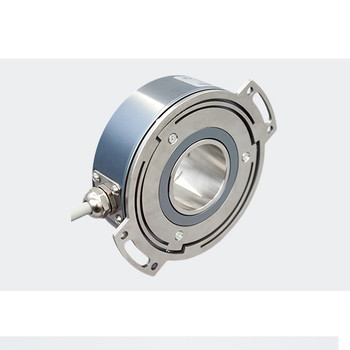

Wholesale rotary differential through hole poles incremental position IP65 encoder

Hurtowy obrotowy różnicowy przez otwór biegunowy enkoder pozycji przyrostowej IP65

Puls

500-10000ppr (do 65536ppr)
Stopień ochrony

IP65
Średnica zewnętrzna

77mm
Połączenie

Radail socket; Gniazdo radarowe; radial cable kabel promieniowy
Typ enkodera

Enkoder inkrementalny
Średnica wału

25mm; 30mm (do 30mm)
FAZA

±ABZ
Typ wyjścia

OC(NPN); Pchać ciągnąć; HTL; TTL
Rozmiar instalacji

85mm (możliwość dostosowania płyty sprężynowej)
Typ wału

Wał drążony
Miejsce pochodzenia

Szanghai Chiny
Nazwa handlowa

HENGXIANG
Orzecznictwo

CE,ISO9001
Numer modelu

K77
Minimalne zamówienie

1 sztuk enkodera, aby rozpocząć zamówienie!
Cena

negotiable
Szczegóły pakowania

każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
Czas dostawy

3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
Zasady płatności

D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
Możliwość Supply

100 000 sztuk rocznie

Hurtowy obrotowy różnicowy przez otwór biegunowy enkoder pozycji przyrostowej IP65

Name: Hurtowy obrotowy różnicowy przez otwór biegunowy enkoder pozycji przyrostowej IP65
Brand: HENGXIANG
SKU: K77
Availability: InStock
ISBN: 32039945

button button

Uzyskaj cenę Skontaktuj się teraz

Hurtowy obrotowy różnicowy przez otwór biegunowy enkoder pozycji przyrostowej IP65

1.Ważny parametr: Rozdzielczość do65536pp, wysoki stopień ochronyIP65

2.Aplikacja: Silnik,CNCi inne dziedziny automatyki przemysłowej.

Potwierdzenie produktów:

Parametry instalacji:

Główne parametry

Przedmiotów	Podstawowe parametry
Typ enkodera	Enkoder inkrementalny
Marka	HENGXIANG
Średnica zewnętrzna	77mm
Grubość	31mm
Wymiar montażowy	R85mm (płyta sprężysta 77B85)
Typ wału drążonego	przez otwór
Średnica wału drążonego	25mm, 30mm
Rezolucja	500;512;1000;1024;2000;2048;2500;
	4000;4096;5000;8000;8192;10000pp
Faza wyjściowa	Faza A+,B+,Z+,A-,B-,Z-
Napięcie zasilania	DC5V ;DC8-30V
Typ wylotu	Gniazdo promieniowe (złącze męskie M12, 8-pinowe);Kabel promieniowy
Tryb wyjścia	NPN (wyjście otwartego kolektora)
	Wyjście push-pull
	napęd liniowy (26LS31, DC5V) TTL
	napęd liniowy (26C31, DC5V) TTL
	napęd liniowy (DC8-30V) HTL
Pobór prądu	100mA MAX
Najwyższa częstotliwość odpowiedzi	100 kHz
Dopuszczalne tętnienie	≤3% rms
Napięcie obciążenia	≤DC30V
GND	nie łączyć się z koderem
Stosunek znaku do miejsca	45% do 55%
początkowy moment obrotowy	mniej niż 80x 10-3 Nm
Moment pośredni	mniej niż 100x 10-6kg.m2
Obciążenie wału	Promieniowy 70N;Osiowe 50N
Najlepsze REV	3000 obr/min;IP65
Żywotność łożyska	1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia	Praca: -20 ～ + 85 ° przechowywanie: -25 ～ + 90 °
Wilgotność otoczenia	Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)	Amplituda 1,52 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymaj)	1960m/s2, 11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał wału	Stal nierdzewna
Materiał powłoki	Odlew aluminiowy
Długość kabla	1000mm
Stopień ochrony	IP65
Długość kabla	1M (długość kabla może być odpowiednio dodana przez
	wymagają, ale wymagają zapłaty indywidualnie)
Orzecznictwo	CE
pakiet	Pudełko kartonowe
Waga netto	Około 500g (z opakowaniem)

Opakowanie produktu

Wykorzystanie produktu
