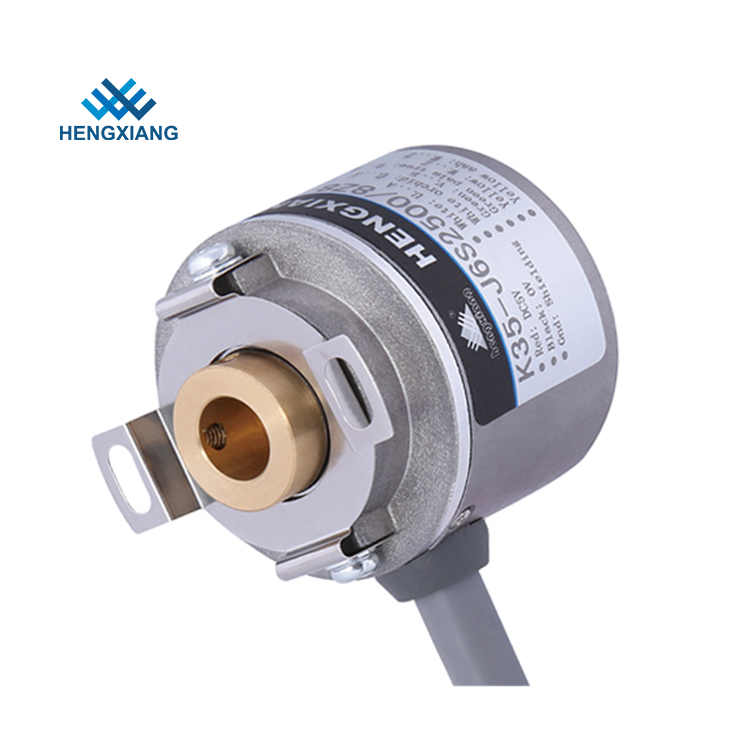

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

Sygnały przyrostowe Enkoder obrotowy silnika serwo Wał drążony Enkoder obrotowy TTL

Produkty - Enkoder obrotowy serwosilnika
  • High Light

    Przyrostowy enkoder obrotowy serwomotoru

    ,

    enkoder obrotowy TTL z wałem drążonym

    ,

    enkoder obrotowy TTL z ślepym otworem

  • Typ enkodera
    Enkoder przyrostowy
  • Średnica zewnętrzna
    35mm
  • Grubość
    35mm
  • Wymiar montażowy
    29mm
  • Typ wału drążonego
    ślepy otwór
  • Średnica wału drążonego
    Średnica wału drążonego
  • Rezolucja
    30;36;50;60;100;200;250;256;300;360;400;450;500;512;600; 30;36;50;60;100;200;250;256;300;3
  • Faza wyjściowa
    Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    Sygnały przyrostowe ERN1123 200001L70-FU zamiennik Enkoder K35 z wałem drążonym Enkoder obrotowy TTL
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

Sygnały przyrostowe Enkoder obrotowy silnika serwo Wał drążony Enkoder obrotowy TTL

  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
Uzyskaj cenę Skontaktuj się teraz

Sygnały przyrostowe ERN1123 200001L70-FU zamiennik Enkoder K35 z wałem drążonym Enkoder obrotowy TTL ze zintegrowanym łożyskiem





Niektóre numery części enkodera K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

Specyfikacja enkodera silnika serwo K35

Przedmiotów Podstawowe parametry
Marka HENGXIANG
Typ enkodera Enkoder przyrostowy
Średnica zewnętrzna 35mm
Grubość 35mm
Wymiar montażowy 40mm (płyta sprężysta 35T40);29mm (35T29)
Typ wału drążonego ślepy otwór
Średnica wału drążonego 6mm, 8mm; 10mm
Rezolucja 30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；2048/4；2048/6;2048/8；2500/ 4；2500/6；2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Faza wyjściowa Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Napięcie zasilania DC5V i DC8--30V
Wytrzymałość izolacji AC500V 60s
Rezystancja izolacji 10MΩ
GND nie łączyć się z enkoderem
Stosunek znaku do miejsca 45% do 55%
początkowy moment obrotowy mniej niż 5,9x 10-3 Nm
Moment pośredni mniej niż 1x 10-6kg.m2
Obciążenie wału Promieniowy 30N;Osiowe 20N
Najlepsze REV 5000 obr/min
Żywotność łożyska 1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia Praca:-20 ～+80°；przechowywanie:-25 ～+90°
Wilgotność otoczenia Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość) Amplituda 0,75 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymaj) 490m/s2,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał powłoki odlew aluminiowy,
Orzecznictwo CE
pakiet Pudełko kartonowe
Waga netto Około 100g (z opakowaniem)

Sygnały przyrostowe Enkoder obrotowy silnika serwo Wał drążony Enkoder obrotowy TTL 0

Sygnały przyrostowe Enkoder obrotowy silnika serwo Wał drążony Enkoder obrotowy TTL 1

Our przewaga

· Ponad 18 lat doświadczenia w produkcji enkoderów

· Ponad 20 lat doświadczonych inżynierów

· Profesjonalny zespół roboczy

· Wysoki standard jakości

· Szybki czas reakcji

· Świadectwo patentowe wzoru użytkowego

· Marka własna i marka unikalna

· Certyfikat CE dla wszystkich modeli

· Szybki termin dostawy

· 100% pełna kontrola przed wysyłką


Fabryczna zdolność produkcyjna enkodera
5000 sztuk miesięcznie
-------- Wydajność linii produkcyjnej
50000 sztuk rocznie
-------- Rzeczywiste wyprodukowane jednostki (poprzedni rok)

Zasady płatności:
1. T / T, western union, karta kredytowa, Paypal itp
2. 3-5 dni roboczych po otrzymaniu płatności!
3. Enkodery zostaną wysłane, gdy będą gotowe

Sprawy wymagające uwagi
1. Musisz wybrać napięcie zasilania: DC5V lub DC8-30V;
2. Jeśli wybierzesz enkoder z wałem drążonym, musisz wybrać numer modelu płytki sprężyny płytkowej
3. Proszę podać prędkość silnika (RPM), której faktycznie używasz
4. Jeśli masz inne wymagania, podaj parametr szczegółu
Sygnały przyrostowe Enkoder obrotowy silnika serwo Wał drążony Enkoder obrotowy TTL 2
