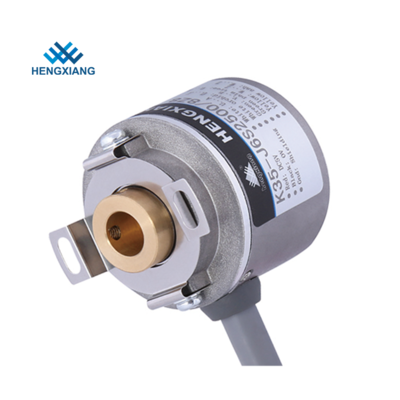

Enkoder inkrementalny z wałem drążonym Enkoder z otworem nieprzelotowym K35 średnica zewnętrzna 35 mm 1000ppr
Niektóre numery części kodera K35
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000
Specyfikacja enkodera serwomotoru K35
Przedmiotów | Podstawowe parametry |
Marka | HENGXIANG |
Typ enkodera | Enkoder inkrementalny |
Średnica zewnętrzna | 35mm |
Grubość | 35mm |
Wymiar montażowy | 40mm (talerz sprężynowy 35T40);29 mm (35T29) |
Typ z wałem drążonym | ślepy otwór |
Średnica wału drążonego | 6 mm, 8 mm; 10 mm |
Rozkład | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600;1000; 1024; 1200; 2000; 2048; 2500;4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6; 2048/8 ; 2500 / 4 ; 2500/6 ; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Faza wyjściowa | Faza A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Napięcie zasilania | DC5V i DC8-30V |
Siła izolacji | AC500V 60 s |
Rezystancja izolacji | 10MΩ |
GND | nie łączyć się z koderem |
Stosunek znaku do przestrzeni | 45% do 55% |
moment rozruchowy | mniej niż 5,9 x 10-3 Nm |
Chwila Intertia | mniej niż 1x 10-6kg.m2 |
Obciążenie wału | Promieniowe 30N;Osiowe 20N |
Top REV | 5000 obr / min |
Żywotność łożyska | 1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min) |
Temperatura otoczenia | Podczas pracy: -20 ~ + 80 ° ; przechowywanie: -25 ~ + 90 ° |
Wilgotność otoczenia | Obsługa i przechowywanie: 35-85% RH (bez kondensacji) |
Wibracje (wytrzymać) | Amplituda 0,75 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie |
Skarpeta (wytrzymać) | 490 m / s2, 11 ms trzy razy dla kierunku X, Y, Z indywidualnie |
Materiał powłoki | odlewane ciśnieniowo aluminium |
Orzecznictwo | CE |
pakiet | Karton |
Waga netto | Około 100g (z opakowaniem) |
Our korzyść
· Ponad 18 lat doświadczenia w produkcji enkoderów
· Ponad 20 lat doświadczonych inżynierów
· Profesjonalny zespół roboczy
· Wysoki standard jakości
· Krótki czas reakcji
· Certyfikat patentowy na wzór użytkowy
· Marka własna i marka unikalna
· Certyfikat CE dla wszystkich modeli
· Szybka data dostawy
· 100% pełna kontrola przed wysyłką
famożliwości produkcyjne enkodera
5000 sztuk miesięcznie
-------- Wydajność linii produkcyjnej
50000 sztuk rocznie
-------- Rzeczywiste wyprodukowane jednostki (poprzedni rok)
P.płatność warunki:
1. T / T, western union, karta kredytowa, Paypal itp
2. 3-5 dni roboczych po otrzymaniu płatności
3. Enkodery zostaną wysłane, gdy będą gotowe
Sprawy wymagające uwagi
1. Musi wybrać napięcie zasilania: DC5V lub DC8-30V
2. Jeśli wybierzesz enkoder z wałem drążonym, musisz wybrać numer modelu płyty sprężyny płytkowej
3. Prosimy o podanie aktualnej prędkości silnika (RPM)
4. Jeśli masz inne wymagania, podaj parametr szczegółowy
