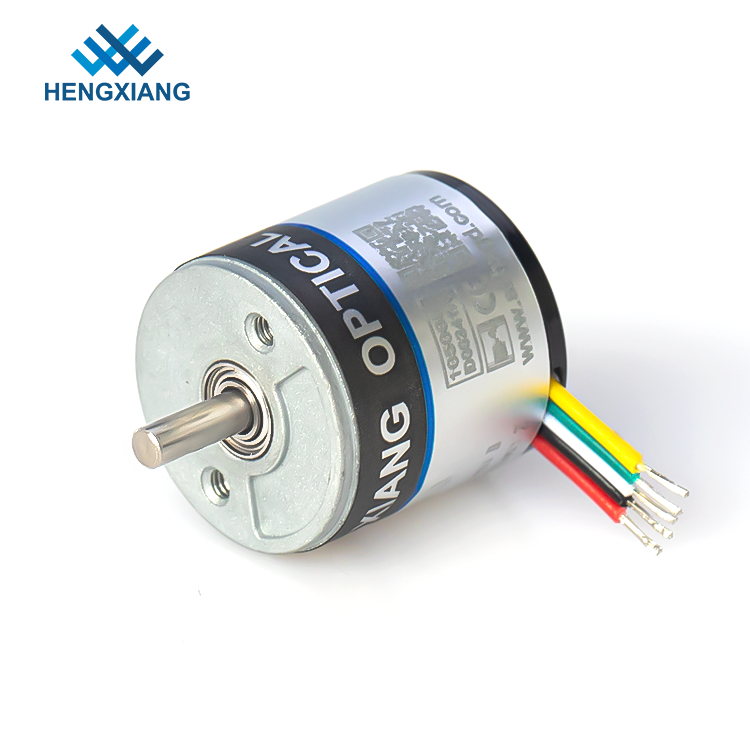

Miniaturowy enkoder obrotowy S18, faza AB, wyjście NPN 1600 rozdzielczość dla silnika subminiaturowego
Opis produktu
Podstawowe informacje o enkoderze S18 mini
Grubość korpusu enkodera 18 mm
Średnica wału pełnego 2,5 mm, w kształcie litery D.
Długość wału 7mm
Średnica instalacji rozmiar 12mm
Napięcie zasilania 5 V lub 8-30 V.
Sygnał wyjściowy obwodu: NPN i PNP
Wyczuwanie podstawowe: fotoelektryczne
Impuls na turę: 250ppr-1600ppr
Maksymalna prędkość silnika 5000 obr./min
Stopień ochrony IP50
Wylot kabla taśmowego
Specyfikacja
Nazwa produktu |
Miniaturowy enkoder obrotowy S18, faza AB, wyjście NPN 1600 rozdzielczość dla silnika subminiaturowego |
Marka |
HENGXIANG |
Typ enkodera | Enkoder inkrementalny |
Wymiary zewnętrzne |
Średnica zewnętrzna: 18 mm Grubość: 18 mm Średnica wału pełnego: ⌀2,5 mm |
Rozkład |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ; 720 ; 800 ; 1000; 1024 ; 1440; 1600 |
Faza wyjściowa |
Faza A, B, Z |
Napięcie zasilania |
DC5V i DC8-30V |
Typ wylotu |
Kabel z boku Kabel z tyłu |
Tryb wyjścia |
Wyjście obwodu otwartego kolektora (NPN i PNP) |
Temperatura otoczenia |
Temperatura pracy: -20 ~ + 80 ° (bez oblodzenia) Temperatura przechowywania: -25 ~ + 85 ° (bez oblodzenia) |
Ludzkość środowiska |
Obsługa i przechowywanie: 35 ~ 85% RH (bez kondensacji) |
Najwyższa częstotliwość odpowiedzi |
100 kHz Maks |
Top Rev |
5000 obr / min |
Stopień ochrony |
IP50 |
Pobór prądu |
50mA maks |
Czas narastania / opadania |
100nsec maks |
Obciążenie wału |
Radiel: 2N;Osiowe: 2N |
Wibracje (wytrzymać) |
Amplituda 0,75 mm, 10-50 Hz, 1 godzina indywidualnie dla kierunku X / Y / Z |
Szok (wytrzymać) |
49 / m / s2, trzykrotnie dla kierunku X, Y, Z indywidualnie |
Materiał wału |
Stal nierdzewna 304 |
Długość kabla |
150mm |
Orzecznictwo | CE |
Zasada działania enkodera
Stopień mechaniczny to rzeczywisty obrót wału w stopniach.Stopień elektryczny jest używany do sygnałów elektrycznych.Czas wymagany do zakończenia jednego cyklu napięcia / prądu przemiennego określa się jako 360 stopni elektrycznych (el °).W przypadku enkoderów przyrostowych jeden cykl jest równy jednemu pełnemu impulsowi.Przy danym PPR stopień elektryczny można przekształcić na stopień mechaniczny dla dowolnego enkodera przyrostowego.
Co 90 el ° enkoder inkrementalny wysyła narastające lub opadające zbocze na wyjściu „A” lub „B”, które może być zinterpretowane jako liczba.Jeśli enkoder wyprowadza 1000 PPR, licznik może zinterpretować 4000 zliczeń (4 zliczenia na każdy impuls).
Pakiet
Każdy enkoder jest zapakowany w jeden bezpieczny karton z ochronną bańką.
Następnie wszystkie enkodery zostaną włożone do większego kartonu w celu przygotowania wysyłki.
O naszej fabryce
Pytanie o enkodery lub naszą fabrykę przed złożeniem zamówienia
P: Gdzie jest twoja fabryka?
Odp.: Nasza fabryka znajduje się w Szanghaju.
P: Czy mogę złożyć wizytę w Twojej fabryce?
Odp.: Tak, zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie, jeśli jest to dogodne.
P: Jak długi jest twój czas dostawy?
Odp.: Zwykle 3 dni robocze na próbkę, 7-15 dni na masową produkcję,
Data produkcji zależy od ilości zamówienia.
P: Jaka jest najwyższa rozdzielczość Twoich produktów do kodowania?
Odp .: Najwyższa rozdzielczość to 80000 punktów na godzinę, możesz wysłać do nas e-mail, aby uzyskać więcej informacji.
P: Czy koder można dostosować?
Odp.: Tak, nasz koder można dostosować do własnych wymagań,
P: Czy testujesz swój koder przed wysyłką?
Odp .: tak, w 100% testujemy i badamy każdy element przed wysyłką, aby upewnić się, że działa dobrze na Twoim urządzeniu.
