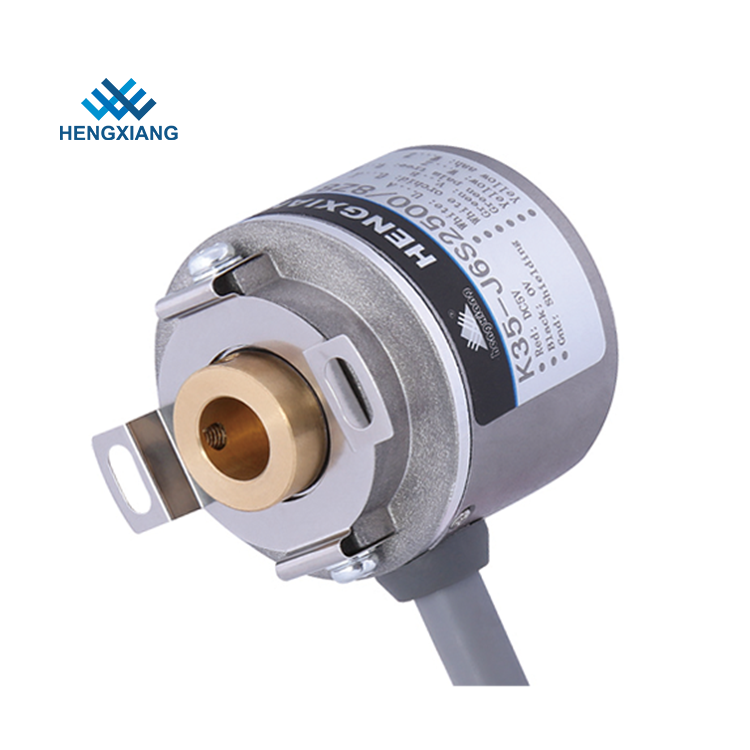

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50

Produkty - Enkodery przyrostowe wału drążonego
  • High Light

    Push Pull IP50 optyczny enkoder obrotowy

    ,

    optyczny enkoder przyrostowy 5000ppr

    ,

    optyczne enkodery przyrostowe z wałem drążonym

  • Średnica zewnętrzna
    35mm
  • Wymiar montażowy
    29mm/40mm
  • Typ wału
    Otwór przelotowy/ślepy 6mm/8mm/10mm
  • Rezolucja
    50-5000 ppr; 50-5000 proc.; 1000-5000/4/6/8 1000-5000/4/6/8
  • Faza wyjściowa
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Typ wylotu
    Kabel promieniowy
  • Typ wyjścia
    OC (NPN/PNP) Napięcie/Push-Pull/TTL/HTL
  • Stopień ochrony
    IP50
  • Napięcie zasilania
    DC5V; DC5V; DC8-30V DC8-30V
  • Aplikacja
    Silnik serwo/przemysł tekstylny/maszyny do pakowania/itp.,
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    Niektóre numery części enkodera K35
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Uzyskaj cenę Skontaktuj się teraz

5000ppr 8mm wał drążony HTL TTL optyczny inkrementalny enkoder obrotowy push pull IP50



1. Funkcja: Przyrostowe enkoder, wałek drążony obrotowyenkoder,



2. Zastosowanie: Serwo silnik,przemysł włókienniczy i innych automatyki przemysłowej.



3. Ważne parametry:Otwór przelotowy/ślepy,IP50,Sygnał UVW



Aplikacja:

Enkoder inkrementalny jest stosowany głównie w obrabiarkach CNC i akcesoriach do maszyn, robotach, automatycznych maszynach montażowych, automatycznych liniach produkcyjnych, windach, maszynach tekstylnych, maszynach do szycia, maszynach pakujących (stała długość), maszynach drukarskich (synchronizacja), maszynach do obróbki drewna, maszynach z tworzyw sztucznych ( stała liczba), maszyny gumowe i plastikowe, przyrządy mapujące, goniometry, radar uzdrowicielski itp.





Parametry produktu
Przedmiotów
Podstawowe parametry
Marka
HENGXIANG
Typ enkodera
Enkoder inkrementalny
Średnica zewnętrzna
35 mm
Grubość
35 mm
Wymiar instalacyjny
40mm (płytka sprężyny 35T40);29mm(35T29)
Typ wałka drążonego
ślepa dziura
Średnica wału drążonego
6mm,8mm;10mm
Rezolucja
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;
2048/4;2048/6;2048/8;2500/4;2500/6;
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Faza wyjściowa
Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Napięcie zasilania
DC5V i DC8--30V
Typ gniazda
Kabel wyprowadzony z boku
Tryb wyjściowy
NPN/PNP (wyjście z otwartym kolektorem)
Wyjście napięciowe
Wyjście przeciwsobne
napęd liniowy (26LS31) TTL
napęd liniowy (DC8-30V) HTL
Faza TTL(DC5V) ABZ jest z tyłu fazy UVW
Stopień ochrony
IP50
Długość kabla
500 mm
Prąd zużycia
100mA MAKS
Najwyższa częstotliwość odpowiedzi
300 KHz
Dopuszczalne tętnienie
≤3% skuteczne
Napięcie obciążenia
≤DC30V
Wytrzymałość izolacji
AC500V 60s
Rezystancja izolacji
10 MΩ
GND
nie podłączać do enkodera
Stosunek znaku do miejsca
45% do 55%
moment rozruchowy
mniej niż 5,9x10-3 Nm
Chwila przerwy
mniej niż 1x 10-6kg.m2
Obciążenie wału
promieniowy 30N;Osiowy 20N
górny REV
5000 obr./min
Żywotność łożyska
1,5x109 obr. przy obciążeniu znamionowym (100 000 godzin przy 2500 obr./min)
Temperatura otoczenia
Działanie:-20 ～+80°；przechowywanie:-25 ～+90°
Wilgotność otoczenia
Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)
Amplituda 0,75 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymała)
490m/s2 ,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał powłoki
Odlewane aluminium
Orzecznictwo
CE
pakiet
Pudełko kartonowe
Waga netto
Około 100g (z opakowaniem)



Opis produktów
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 0



Przewodnik wyboru modelu
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 1

SPowiązany numer katalogowy enkodera K35

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



Wymiary produkcyjne
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 2
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 3

Użycie produktu
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 4
O Fabryce
ShanghaiHengxiangOptical Electronics Co., Ltd, zlokalizowana w Szanghaju, międzynarodowym mieście Chin, założona w 2001 roku, jest profesjonalną korporacją produkcyjną high-tech, zapewniającą badania i produkcję, podmiot integrujący projektowanie optyczne, mechaniczne i elektroniczne.Teraz zakończyliśmy podstawowe rurociągi produkcji enkodera.Po wielu latach rozwoju, enkodery obrotowe mają teraz 10 serii i ponad 100 rodzajów, obie popularne na całym świecie.Nasze enkodery obrotowe są szeroko stosowane w dziedzinie automatyki, takich jak sprzęt biurowy, sprzęt do oszczędzania wody, sprzęt elektryczny, maszyny tekstylne, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, maszyny drukarskie, maszyna testująca, winda, Silnik serwo, maszyna pakująca itp. I zdobył zaufanie i dobrą reputację klientów.Enkoder marki „HengXiang”, posiada certyfikat systemu zarządzania jakością ISO9001: 2000 i certyfikat CE, ponadto mamy pięć własnych patentów na wynalazek i pięć patentów na wzory użytkowe, a także przeszedł projekt transformacji nowych i zaawansowanych osiągnięć technologicznych w Szanghaju.Nasz cel: spełnianie wymagań klienta, tworzenie wartości społecznej, uważna obsługa klientów i osiąganie korzyści dla wszystkich.Serdecznie zapraszamy wszystkich klientów do odwiedzenia naszej firmy, przeglądu i niestandardowych produktów marki „HengXiang”.
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 5
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 6
5000ppr 8mm wał drążony HTL TTL optyczny przyrostowy enkoder obrotowy push pull IP50 7
Często zadawane pytania
P: Jakie jest twoje MOQ?
Odp.: 1 szt
P: Jak zamówić enkoder?
Odp.: skontaktuj się z nami lub napisz do nas, a my odpowiemy tak szybko, jak to możliwe.
P: Czy jesteś fabryką lub firmą handlową?
Odp .: jesteśmy w 100% fabryką z naszą marką.
P: Jaka jest Twoja marka?
O: HENGXIANG
P: Czy możesz wysłać produkt do naszego kraju?
Odp .: Tak, proszę podać miejsce docelowe i kod pocztowy, natychmiast sprawdzimy koszt frachtu.
P: Jak uzyskać najnowszą cenę?
Odp.: skontaktuj się z nami i powiedz mi wybór modelu enkodera.
P: Jak wybrać odpowiedni model enkodera?
Odp .: Właściwy model enkodera jest oparty na różnych aplikacjach i parametrach, możesz skontaktować się z nami w celu uzyskania pomocy technicznej, jeśli masz jakiekolwiek pytania.
P: Czy oferujecie wsparcie techniczne?
Odp .: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
P: Czy fabryka może zaoferować próbkę?
Odp .: Tak, można dostarczyć próbkę.
P: Jak zapłacić za próbkę?
Odp .: Obecnie nasza fabryka akceptuje T / T, kartę kredytową, Paypal, Western Union lub gotówkę.
P: Czy masz jakieś filmy ze swoimi produktami?
O: Tak, możesz odwiedzić naszą stronę YOUTUBE, aby zobaczyć filmy z koderem.
P: Jakie są zasady gwarancji produktu kodera?
Odp .: 1 rok gwarancji jakości i dożywotnia pomoc techniczna.
P: Gdzie mogę pobrać katalog lub arkusz danych enkodera?
Odp.: możesz odwiedzić naszą oficjalną stronę internetową lub wysłać do nas e-mail bezpośrednio z najnowszymi plikami.
P: Jakie parametry są wymagane przed zamówieniem enkodera?
Odp .: Przed złożeniem zamówienia powinieneś uzyskać podstawowe parametry.Takie jak wymiary instalacji, rozdzielczości, sygnał obwodu, napięcie zasilania itp.
Jeśli masz jakiekolwiek wątpliwości co do wyboru modelu, zapraszamy do kontaktu z nami w celu uzyskania dodatkowego asystenta.
