Incremental hollow shaft 8mm servo motor textile 1024ppr optical encoder UVW

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW

  • Typ enkodera
    Enkoder inkrementalny
  • Średnica zewnętrzna
    35mm
  • Grubość
    35mm
  • Wymiar montażowy
    58mm/80mm
  • Typ wału drążonego
    ślepy otwór
  • Średnica wału drążonego
    Średnica wału drążonego
  • Rezolucja
    30;36;50;60;100;200;250;256;300;360;400;450;500;512;600; 30;36;50;60;100;200;250;256;300;3
  • Faza wyjściowa
    Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    Niektóre numery części enkodera K35
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW

1. Funkcja:PoprzezEnkoder inkrementalny wału.



2. Aplikacja: Serwo ruchsłup,włókienniczyprzemysł, maszyny pakujące, mały instrument i inne automatyki przemysłowe.



3. Ważne parametry:IP50,Instalacja Esay, Różne tryby wyjścia,UVWsygnał,Polakkoder.


Podstawowe parametry
Przedmiotów
Podstawowe parametry
Marka
HENGXIANG
Typ enkodera
Enkoder inkrementalny
Średnica zewnętrzna
35mm
Grubość
35mm
Wymiar montażowy
40mm (płyta sprężysta 35T40);29mm (35T29)
Typ wału drążonego
ślepy otwór
Średnica wału drążonego
6mm, 8mm; 10mm
Rezolucja
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/8;2500/ 4;2500/6;
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Faza wyjściowa
Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Napięcie zasilania
DC5V i DC8-30V
Typ wylotu
Kabel wychodzący z boku
Tryb wyjścia
NPN/PNP (wyjście otwartego kolektora)
Wyjście napięciowe
Wyjście push-pull
napęd liniowy (26LS31) TTL
napęd liniowy (DC8-30V) HTL
Faza TTL(DC5V) ABZ jest z tyłu fazy UVW
Stopień ochrony
IP50
Długość kabla
500mm
Pobór prądu
100mA MAX
Najwyższa częstotliwość odpowiedzi
300KHZ
Dopuszczalne tętnienie
≤3% rms
Napięcie obciążenia
≤DC30V
Wytrzymałość izolacji
AC500V 60s
Rezystancja izolacji
10MΩ
GND
nie łączyć się z enkoderem
Stosunek znaku do miejsca
45% do 55%
początkowy moment obrotowy
mniej niż 5,9x 10-3 Nm
Moment pośredni
mniej niż 1x 10-6kg.m2
Obciążenie wału
Promieniowy 30N;Osiowe 20N
Najlepsze REV
5000 obr/min
Żywotność łożyska
1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia
Praca:-20 ~+80°;przechowywanie:-25 ~+90°
Wilgotność otoczenia
Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)
Amplituda 0,75 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymaj)
490m/s2,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał powłoki
Odlew aluminiowy
Orzecznictwo
CE
pakiet
Pudełko kartonowe
Waga netto
Około 100g (z opakowaniem)

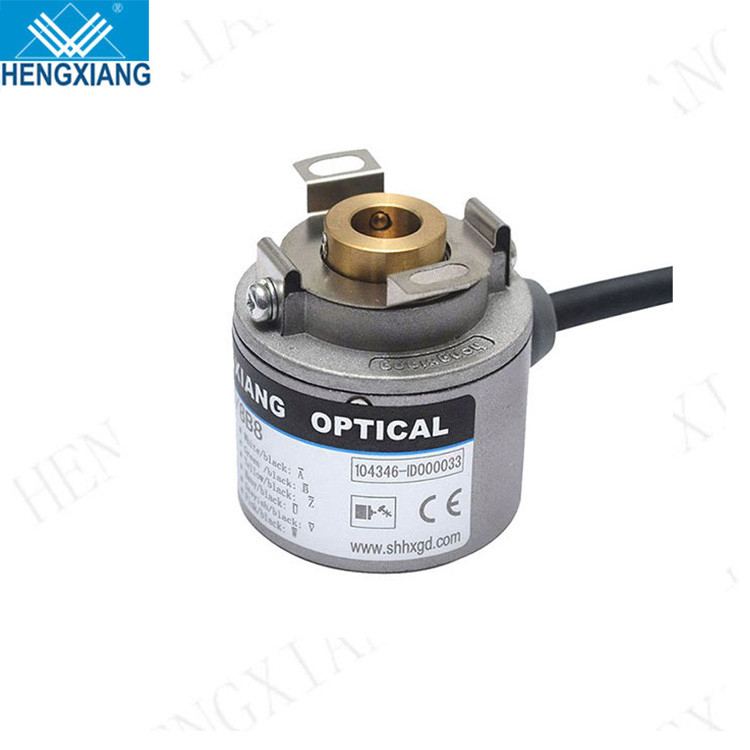

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 0

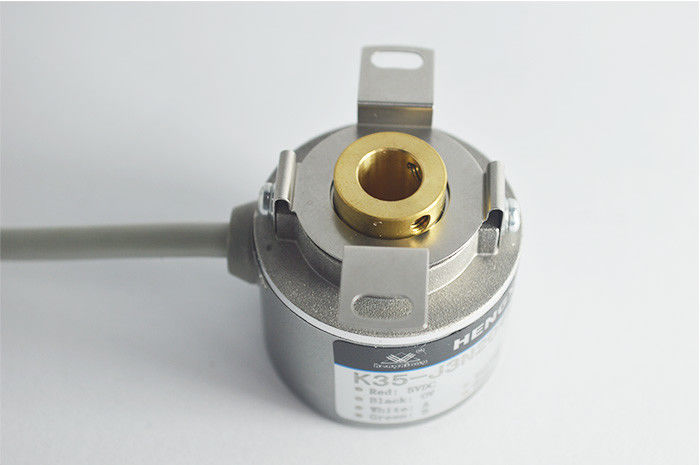

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 1

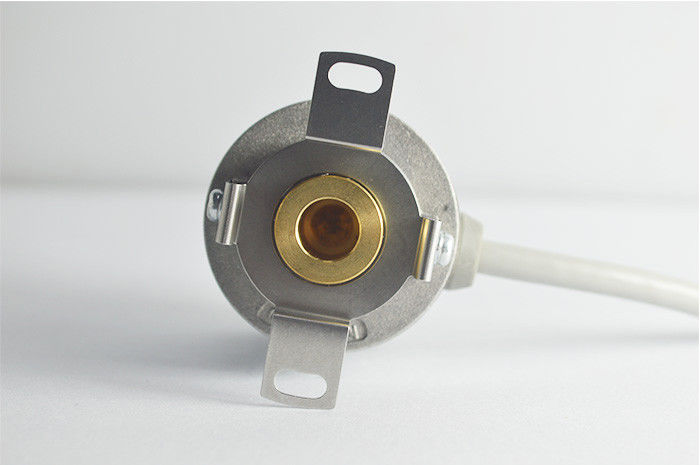

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 2

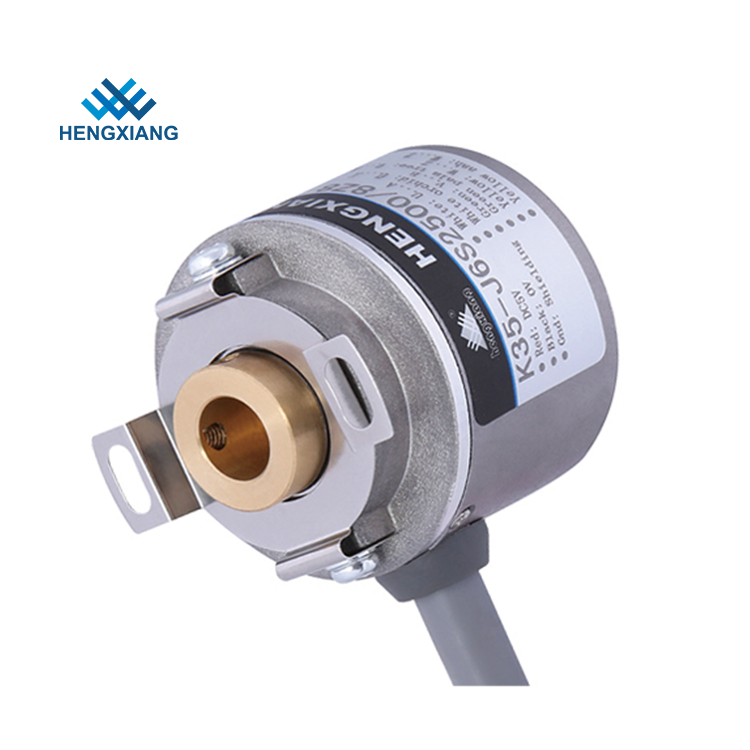

Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 3
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 4
Wykorzystanie produktu
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 5
Pakowanie i wysyłka
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 6
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 7
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 8
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 9
Przedstawienie firmy
ShanghaiHengxiangOptical Electronics Co., Ltd, z siedzibą w Szanghaju, międzynarodowym mieście w Chinach, założonym w 2001 roku, jest
profesjonalna korporacja produkcyjna high-tech, zapewnia badania i produkcję, jednostki integrujące optyczne, mechaniczne i
projektowanie elektroniczne.Teraz zakończyliśmy prace nad pierwotnym rurociągiem produkcji enkoderów.Po wieloletnim rozwoju, obrotowy
Enkodery mają teraz 10 serii i ponad 100 rodzajów, oba popularne na całym świecie.Nasze enkodery obrotowe są szeroko stosowane do
pole automatyzacji, takie jak sprzęt biurowy, sprzęt do konserwacji wody, sprzęt elektryczny, tekstylia;
maszyny, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, druk
maszyny, maszyna testująca, winda, silnik serwo, maszyna pakująca itp. I zdobyła zaufanie i wysoką reputację klientów.
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 10
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 11
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 12

Nasze usługi i siła

Półautomatyczna maszyna do wydmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET nadaje się do produkcji plastikowych pojemników i butelek PET we wszystkich kształtach.
Półautomatyczna maszyna do wydmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET nadaje się do produkcji plastikowych pojemników i butelek PET we wszystkich kształtach

Certyfikaty
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 13
Klienci na całym świecie i opinie
Przyrostowy wał drążony 8mm serwomotor tekstylny 1024ppr optyczny enkoder UVW 14
FAQ
P: Jakie jest twoje MOQ?
Odp.: 1 szt.
P: Jak zamówić koder?
Odp .: Skontaktuj się z nami lub napisz do nas, a my odpowiemy tak szybko, jak to możliwe.
P: Czy jesteś fabryką lub firmą handlową?
Odp .: jesteśmy w 100% fabryką z naszą marką.
P: Jaka jest Twoja marka?
O: HENGXIANG
P: Czy możesz wysłać produkt do naszego kraju?
Odp.: tak, poinformuj o miejscu docelowym i kodzie pocztowym, natychmiast sprawdzimy koszt frachtu.
P: Jak uzyskać najnowszą cenę?
Odp.: skontaktuj się z nami i podaj wybór modelu enkodera.
P: Jak wybrać odpowiedni model enkodera?
Odp.: Właściwy model enkodera opiera się na różnych aplikacjach i parametrach, jeśli masz, możesz skontaktować się z nami w celu uzyskania pomocy technicznej
jakieś pytania.
P: Czy oferujecie wsparcie techniczne?
Odp .: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
P: Czy możesz zaoferować próbkę w fabryce?
Odp .: Tak, można dostarczyć próbkę.
P: Jak zapłacić za próbkę?
Odp .: Obecnie nasza fabryka akceptuje T / T, kartę kredytową, Paypal, Western Union lub gotówkę. P: Czy mogę złożyć wizytę w Twojej fabryce?
Odp .: Tak, zapraszamy do odwiedzenia naszej fabryki w dowolnym momencie, jeśli jest to wygodne.
P: Jak długi jest czas dostawy?
Odp .: Zwykle 3 dni robocze na próbkę, 7-15 dni na masową produkcję,
Data produkcji jest zgodna z wielkością zamówienia.
