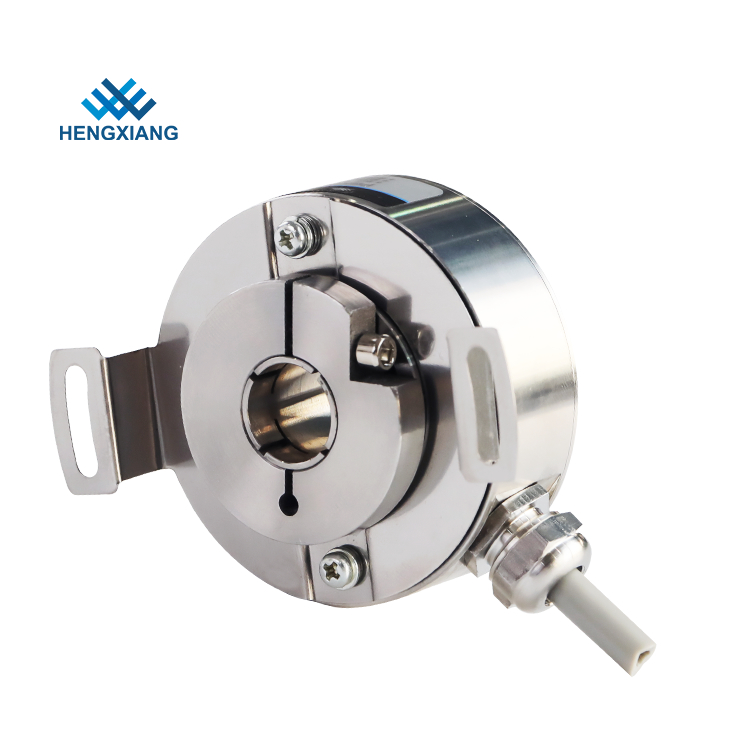

IP67 2048 ppr UVW sygnał wysokiej precyzji enkoder obrotowy wału drążonego dla silnika
1. Funkcja:PoprzezEnkoder inkrementalny wału.
2. Aplikacja:Mosłup,CNC i inne automatyki przemysłowe.
3. Ważne parametry: stal nierdzewna IP67wodoodporny i pyłoszczelny,Sygnał UVWkoder,Super cienki,Polakkoder.
Przedmiotów
|
Podstawowe parametry
|
Marka
|
HENGXIANG
|
Typ enkodera
|
Typ przyrostowy
|
Średnica zewnętrzna
|
50mm
|
Grubość
|
27mm
|
Typ wału drążonego
|
Przez wał
|
Średnica wału drążonego
|
10mm;12mm;14mm;15mm (opcjonalnie)
|
Rezolucja
|
1000;1024;1250;2000;2048;2500;4096;5000;dziesięć tysięcy
|
Faza wyjściowa
|
1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Napięcie zasilania
|
DC5V;DC8-30V
|
Typ wylotu
|
Kabel promieniowy
|
Tryb wyjścia
|
F=Push-pull;C=TTL(DC5V)
|
E = HTL (DC8-30V)
|
Pobór prądu
|
maks. 100mA;Maks. 120mA
|
Najwyższa częstotliwość odpowiedzi
|
100kHz;500kHz;600kHz
|
GND
|
nie podłączony do enkodera
|
Moment rozruchowy
|
Mniej niż 9,8×10-3 Nm
|
Moment bezwładności
|
Mniej niż 6,5×10-6 kg.m2
|
Temperatura otoczenia
|
Praca: -40 ~ + 90 ℃ (powtarzalny kabel uzwojenia: -10 ℃);Przechowywanie: -45 ~ + 95 ℃
|
Wilgotność otoczenia
|
Praca i przechowywanie: 50 ~ 85% RH (bez kondensacji)
|
Ochrona
|
IP67
|
Powłoka
|
Stal nierdzewna
|
Orzecznictwo
|
CE
|
pakiet
|
Pudełko kartonowe
|
Waga netto
|
Około 150g
|
