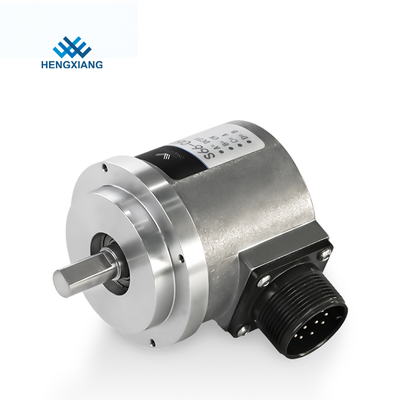

10mm solidny rastrowy enkoder przyrostowy o wysokim impulsie 23040ppr S66

Enkoder rastrowy Enkodery inkrementalne z wałem pełnym 10mm 23040ppr Enkoder wysokoimpulsowy S66



DLACZEGO WYBRAĆ HENGXIANG?.

* Szybka odpowiedź po otrzymaniu zapytania ofertowego klienta
* Profesjonalny zespół inżynierów, aby rozwiązać Twoje problemy w dowolnym momencie!
* Ścisła kontrola przed wysyłką
* Do wyboru różne modele enkoderów
* Krótki czas realizacji
* Wysoki standard jakości



Przewodnik po wyborze modelu



Wymiary produkcyjne

Parametry produktu

Przedmiotów	Podstawowe parametry
Marka	HENGXIANG
Typ enkodera	Enkoder przyrostowy
Średnica zewnętrzna	66mm
Grubość	58mm
Długość wału	18mm
Solidna średnica wału	8mm (kształt D)
Rezolucja	9;20;30；50；60；100;200;250;256;300;360;400;450;500;512;600;720;1000
	1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
Faza wyjściowa	Faza A+,B+,Z+ ,A- B- Z-
Napięcie zasilania	DC5V ;DC8~30V
Typ wylotu	kabel promieniowy
	gniazdo promieniowe
Tryb wyjścia	Wyjście obwodu otwartego kolektora
	Wyjście napięciowe
	Wyjście push-pull
	TTL(DC5V)   HTL (DC8-30V)
Stopień ochrony	IP50;IP65
Długość kabla	1M (długość kabla może być odpowiednio dodana przez
	wymagają, ale wymagają zapłaty indywidualnie)
Pobór prądu	100mA MAX
Najwyższa częstotliwość odpowiedzi	300KHZ
Dopuszczalne tętnienie	≤3% rms
Napięcie obciążenia	≤DC30V
Wytrzymałość izolacji	AC500V 60s
Rezystancja izolacji	10MΩ
GND	nie łączyć się z enkoderem
Stosunek znaku do miejsca	45% do 55%
początkowy moment obrotowy	mniej niż 5x 10-3 Nm
Moment pośredni	mniej niż 3x 10-6kg.m2
Obciążenie wału	Promieniowy 30N;Osiowe 20N
Najlepsze REV	≤5000 obr./min; IP65≤3000r obr./min
Żywotność łożyska	1,5✖️10⁹ obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia	Praca:-20 ～+80°；przechowywanie:-25～+85°
Wilgotność otoczenia	Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)	Amplituda 0,75mm,5-55Hz,2 godziny dla kierunku X,Y,Z indywidualnie
Skarpeta (wytrzymaj)	490m/s2,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał wału	Stal nierdzewna
Materiał powłoki	Odlew aluminiowy
Długość kabla	1000mm (kabel z ekranem)
Orzecznictwo	CE
pakiet	Pudełko kartonowe
Waga netto	Około 370g (z opakowaniem)

FAQ

P1: Jakie są nasze mocne strony?

A1: Zapewnienie jakości - Produkty przeszły autorytatywne certyfikaty CE-ATC, ISO, QMS itp. przez zewnętrzne instytucje badawcze.

※ Wiodąca technologia - dzięki nowej technologii badawczo-rozwojowej o wysokiej precyzji czujników i profesjonalnemu zespołowi projektowemu, stale poprawiającemu wydajność, 21 lat koncentracji na jakości, 3 patenty na wynalazki 17 patentów na aplikacje.

※Skrojone na miarę - Dzięki dojrzałym możliwościom technicznym i bogatemu doświadczeniu w zakresie rozwoju możemy dostosować enkodery do różnych potrzeb w zakresie precyzji w różnych urządzeniach mechanicznych.

※Wydajna usługa – pełne wykorzystanie istniejących zasobów informacji o środowisku, ujednolicone planowanie, ujednolicone specyfikacje, ujednolicona konstrukcja, oszczędność czasu i wydajność.

P2: co możemy dla ciebie zrobić?

A2: Możemy świadczyć usługi w zakresie urządzeń dźwigowych, silnikowych, CNC, tekstylnych, robotów, wiatrowych, medycznych, linii montażowych i innych branż automatyki.

P3: Jak wybrać odpowiedni model enkodera?

A3: Właściwy model enkodera opiera się na różnych aplikacjach i parametrach, możesz skontaktować się z nami w celu uzyskania pomocy technicznej, jeśli masz jakiekolwiek pytania.

P4: Czy oferujecie wsparcie techniczne?

A4: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
