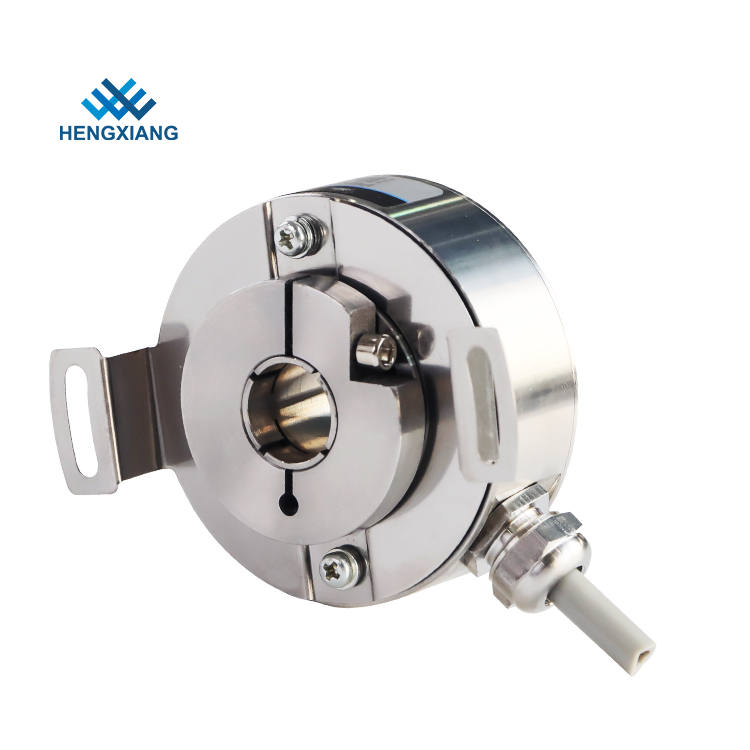

Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control

Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką

Produkty - Enkodery przyrostowe wału drążonego
  • High Light

    Enkoder ze stali nierdzewnej z wałem drążonym

    ,

    przyrostowy enkoder obrotowy ze stali nierdzewnej

    ,

    enkoder z wałem drążonym do sterowania automatyką

  • Marka
    HENGXIANG
  • Typ enkodera
    Typ przyrostowy
  • Średnica zewnętrzna
    50mm
  • Średnica wału drążonego
    10 mm; 12 mm; 14 mm; 15 mm (opcjonalnie) Wał przelotowy
  • Rezolucja
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • Faza wyjściowa
    faza ±ABUVW
  • Typ wylotu
    Kabel promieniowy
  • Tryb wyjścia
    F=Push-pull; F=Push-pull; C=TTL(DC5V)；E=HTL(DC8-30V) C=TTL(DC5V)；E=HTL(DC8-3
  • Ochrona
    IP67
  • Waga netto
    Około 150g
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    PGK50
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką

  • Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control
  • Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control
  • Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control
Uzyskaj cenę Skontaktuj się teraz

Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyzacją



AEnkoder z wałem drążonym, zwany także aEnkoder obrotowy, to urządzenie elektromechaniczne, które przekształca położenie kątowe lub ruch wału lub osi na kod analogowy lub cyfrowy.

Istnieją dwa główne typy: bezwzględny i przyrostowy (względny).

Wyjście enkoderów absolutnych wskazuje aktualne położenie wału, czyniąc z nich przetworniki kąta.

Dane wyjściowe enkoderów przyrostowych dostarczają informacji o ruchu wału, które zazwyczaj są dalej przetwarzane w innym miejscu na informacje, takie jak prędkość, odległość i położenie.



Stopień ochrony

IP67



Faza wyjściowa

faza ±ABUVW



Aplikacja

Przemysł tekstylny, silniki, maszyny pakujące, linie przemysłowe, a nawet w branżach niskotemperaturowych.



Obwód sygnału enkodera

1. Otwarty kolektor NPN — Otwarty kolektor NPN (NPN) to interfejs oparty na obwodzie wyjściowym z tranzystorem NPN.

Otwarty kolektor to niepodłączone połączenie kolektora tranzystora NPN, którego emiter jest podłączony do ziemi i którego kolektor jest podłączony do wyjścia.

2. Wyjście PNP

Wyjście PNP to interfejs oparty na obwodzie wyjściowym z tranzystorem PNP.

3. Wyjście Push-Pull (HTL)

High Voltage Tranzystor Logic działa przy napięciu zasilania w zakresie 10 i 30 V DC, przy czym najczęściej stosuje się 24 V DC.

„Niski” jest zdefiniowany jako wyjście między 0 V a 3 V, a „wysoki” między VCC a VCC - 3,5 V.

4. Wyjście TTL RS-422

W logice tranzystor-tranzystor (TTL) zarówno stan logiczny, jak i wzmocnienie są wykonywane przez tranzystory, stąd nazwa.

Wyjście TTL jest zasilane albo stałym napięciem 5 V, albo napięciem zmiennym od 10 do 32 V. W tym przypadku niski zakres jest definiowany jako ≤ 0,4 V, a wysoki jako ≥ 2,4 V.



Podstawowe parametry



Przedmiotów Podstawowe parametry
Marka HENGXIANG
Typ enkodera Typ przyrostowy
Średnica zewnętrzna 50mm
Grubość 27mm
Typ wału drążonego Przez wał
Średnica wału drążonego 10mm;12mm;14mm;15mm (opcjonalnie)
Rezolucja 1000;1024;1250;2000;2048;2500;4096;5000;dziesięć tysięcy
Faza wyjściowa 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Napięcie zasilania DC5V;DC8-30V
Typ wylotu Kabel promieniowy
Tryb wyjścia F=Push-pull;C=TTL(DC5V)
E = HTL (DC8-30V)
Pobór prądu maks. 100mA;Maks. 120mA
Najwyższa częstotliwość odpowiedzi 100kHz;500kHz;600kHz
GND nie podłączony do enkodera
Moment rozruchowy Mniej niż 9,8×10-3 Nm
Moment bezwładności Mniej niż 6,5×10-6 kg.m2
Temperatura otoczenia Praca: -40 ~ + 90 ℃ (powtarzalny kabel uzwojenia: -10 ℃);Przechowywanie: -45 ~ + 95 ℃
Wilgotność otoczenia Praca i przechowywanie: 50 ~ 85% RH (bez kondensacji)
Ochrona IP67
Powłoka Stal nierdzewna
Orzecznictwo CE
pakiet Pudełko kartonowe
Waga netto Około 150g



Zaleta fabryki enkoderów „HENGXIANG”

  • Ponad 18 lat doświadczenia w produkcji enkoderów
  • Ponad 20 lat doświadczonych inżynierów
  • Profesjonalny zespół roboczy
  • Wysoki standard jakości
  • Szybki czas reakcji
  • Świadectwo patentowe wzoru użytkowego
  • Marka własna i marka wyjątkowa
  • Certyfikat CE dla wszystkich modeli
  • Szybka data dostawy
  • 100% pełna kontrola przed wysyłką!



Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 0
Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 1

Przewodnik po wyborze modelu

Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 2
Wymiary produkcyjne
Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 3
Wykorzystanie produktu
Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 4
Pakowanie i wysyłka
Każdy pojedynczy enkoder jest zapakowany w jeden bezpieczny karton z bańką ochronną.
Następnie wszystkie kodery zostaną włożone do większego kartonu w celu przygotowania wysyłki.
Enkodery przyrostowe ze stali nierdzewnej z wałem drążonym PGK50 Ip67 Sterowanie automatyką 5
Przedstawienie firmy
ShanghaiHengxiangOptical Electronics Co., Ltd, z siedzibą w Szanghaju, międzynarodowym mieście w Chinach, założonym w 2001 roku, jest
profesjonalna korporacja produkcyjna high-tech, zapewnia badania i produkcję, jednostki integrujące optyczne, mechaniczne i
projektowanie elektroniczne.Teraz zakończyliśmy prace przygotowawcze do produkcji enkoderów.Po wieloletnim rozwoju, obrotowy
Enkodery mają teraz 10 serii i ponad 100 rodzajów, oba popularne na całym świecie.

Nasze enkodery obrotowe są szeroko stosowane do
pole automatyzacji, takie jak sprzęt biurowy, sprzęt do konserwacji wody, sprzęt elektryczny, tekstylia;
maszyny, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, druk
maszyny, maszyna testująca, winda, silnik serwo, maszyna pakująca itp. I zdobyła zaufanie i wysoką reputację klientów.
