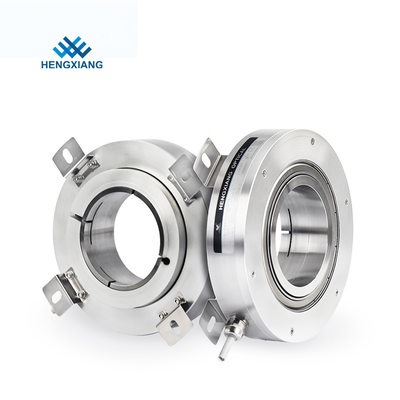

Wał drążony elektroniczny enkoder części zamienne do windy 80000 ppr wał do 82mm K158
1. Funkcja: Duży wał, wytrzymały i trwały, dostępne różne tryby wyjściowe.
2. Zastosowanie:Sterowanie automatyką npCNCmaszyna,silnik, wyposażenie linii przemysłowych.
3. Wymiary zewnętrzne: Śr. zewn158 mm, grubość 43mm, wał max 82mm.
4. Rozdzielczość: do80000 szt
5. Napięcie zasilania: DC5V;DC8-30V
6. Stopień ochrony:IP50
Przedmiotów
|
Podstawowe parametry
|
Marka
|
HENGXIANG
|
Typ enkodera
|
Enkoder inkrementalny
|
Średnica zewnętrzna
|
158 mm
|
Grubość
|
43 mm
|
Wymiar instalacyjny
|
R85mm (płyta sprężyny 158T170)
|
Typ wałka drążonego
|
otwór przelotowy (uprzedni pierścień zaciskowy)
|
Średnica wału drążonego
|
70mm,75mm,78mm;80mm;82mm
|
Rezolucja
|
1024;2048;20000;40000;80000
|
Faza wyjściowa
|
Faza A+,B+,Z+,A-,B-,Z-
|
Napięcie zasilania
|
prąd stały 5 V;DC8-30V
|
Typ gniazda
|
Kabel wyprowadzony z boku
|
Tryb wyjściowy
|
Wyjście przeciwsobne
|
napęd liniowy (26LS31) TTL
|
napęd liniowy (DC8-30V) HTL
|
Prąd zużycia
|
100mA MAKS
|
Najwyższa częstotliwość odpowiedzi
|
300 KHz
|
Rezystancja izolacji
|
10 MΩ
|
GND
|
nie podłączać do enkodera
|
moment rozruchowy
|
mniej niż 400 x 10-3 Nm
|
Chwila przerwy
|
mniej niż 350x 10-6kg.m2
|
Obciążenie wału
|
promieniowy 90N;osiowy 60N
|
górny REV
|
3000 obr./min
|
Temperatura otoczenia
|
Podczas pracy:-20 ~+80°;przechowywanie:-25 ~+85°
|
Wilgotność otoczenia
|
Praca i przechowywanie: 35-85% RH (bez kondensacji)
|
Wibracje (wytrzymałość)
|
Amplituda 1,52 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
|
Skarpeta (wytrzymała)
|
1960m/s2 (200g), 11 ms trzy razy dla kierunku X,Y,Z indywidualnie
|
Materiał wału
|
Stal nierdzewna
|
Materiał powłoki
|
stop aluminium
|
Długość kabla
|
1000mm (kabel z ekranem)
|
Stopień ochrony
|
IP50
|
Długość kabla
|
1M (długość kabla można odpowiednio dodać przez
|
|
wymagają, ale wymagają płatności indywidualnie)
|
Orzecznictwo
|
CE
|
pakiet
|
Pudełko kartonowe
|
Waga netto
|
Około 1800g (z opakowaniem)
|
Waga netto
|
Około 1700g (z opakowaniem)
|
|
|
|
Długość kabla
|
1M (długość kabla można odpowiednio dodać przez
|
|
wymagają, ale wymagają płatności indywidualnie)
|
Orzecznictwo
|
CE
|
pakiet
|
Pudełko kartonowe
|
Waga netto
|
Około 670g (z opakowaniem)
|
Numer modelu enkodera K158 w celach informacyjnych
K158-T4E1024BQ70
K158-T6C2048 BQ75
K158-T4E20000 BQ78
K158-T6C40000 BQ80
K158-T4E80000 BQ82
K158-T6C1024 BQ70
K158-T4E2048 BQ75
K158-T6C20000 BQ78
K158-T4E40000 BQ80
K158-T6C80000 BQ82
ShanghaiHengxiangOptical Electronics Co., Ltd, zlokalizowana w Szanghaju, międzynarodowym mieście Chin, założona w 2001 roku, jest profesjonalną korporacją produkcyjną high-tech, zapewniającą badania i produkcję, podmiot integrujący projektowanie optyczne, mechaniczne i elektroniczne.Teraz zakończyliśmy podstawowe rurociągi produkcji enkodera.Po wielu latach rozwoju, enkodery obrotowe mają teraz 10 serii i ponad 100 rodzajów, obie popularne na całym świecie.Nasze enkodery obrotowe są szeroko stosowane w dziedzinie automatyki, takich jak sprzęt biurowy, sprzęt do oszczędzania wody, sprzęt elektryczny, maszyny tekstylne, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, maszyny drukarskie, maszyna testująca, winda, Silnik serwo, maszyna pakująca itp. I zdobył zaufanie i dobrą reputację klientów.Enkoder marki „HengXiang”, posiada certyfikat systemu zarządzania jakością ISO9001: 2000 i certyfikat CE, ponadto mamy pięć własnych patentów na wynalazek i pięć patentów na wzory użytkowe, a także przeszedł projekt transformacji nowych i zaawansowanych osiągnięć technologicznych w Szanghaju.Nasz cel: spełnianie wymagań klienta, tworzenie wartości społecznej, uważna obsługa klientów i osiąganie korzyści dla wszystkich.Serdecznie zapraszamy wszystkich klientów do odwiedzenia naszej firmy, przeglądu i niestandardowych produktów marki „HengXiang”.
P: Jak zamówić enkoder?
Odp.: skontaktuj się z nami lub napisz do nas, a my odpowiemy tak szybko, jak to możliwe.
P: Czy jesteś fabryką lub firmą handlową?
Odp .: jesteśmy w 100% fabryką z naszą marką.
P: Jaka jest Twoja marka?
O: HENGXIANG
P: Czy możesz wysłać produkt do naszego kraju?
Odp .: Tak, proszę podać miejsce docelowe i kod pocztowy, natychmiast sprawdzimy koszt frachtu.
P: Jak uzyskać najnowszą cenę?
Odp.: skontaktuj się z nami i powiedz mi wybór modelu enkodera.
P: Jak wybrać odpowiedni model enkodera?
Odp .: Właściwy model enkodera jest oparty na różnych aplikacjach i parametrach, możesz skontaktować się z nami w celu uzyskania pomocy technicznej, jeśli masz jakiekolwiek pytania.
P: Czy oferujecie wsparcie techniczne?
Odp .: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
P: Czy fabryka może zaoferować próbkę?
Odp .: Tak, można dostarczyć próbkę.
P: Jak zapłacić za próbkę?
Odp .: Obecnie nasza fabryka akceptuje T / T, kartę kredytową, Paypal, Western Union lub gotówkę.
P: Czy masz jakieś filmy ze swoimi produktami?
O: Tak, możesz odwiedzić naszą stronę YOUTUBE, aby zobaczyć filmy z koderem.
P: Jakie są zasady gwarancji produktu kodera?
Odp .: 1 rok gwarancji jakości i dożywotnia pomoc techniczna.
P: Gdzie mogę pobrać katalog lub arkusz danych enkodera?
Odp.: możesz odwiedzić naszą oficjalną stronę internetową lub wysłać do nas e-mail bezpośrednio z najnowszymi plikami.
P: Jakie parametry są wymagane przed zamówieniem enkodera?
Odp .: Przed złożeniem zamówienia powinieneś uzyskać podstawowe parametry.Takie jak wymiary instalacji, rozdzielczości, sygnał obwodu, napięcie zasilania itp.
Jeśli masz jakiekolwiek wątpliwości co do wyboru modelu, zapraszamy do kontaktu z nami w celu uzyskania dodatkowego asystenta.
