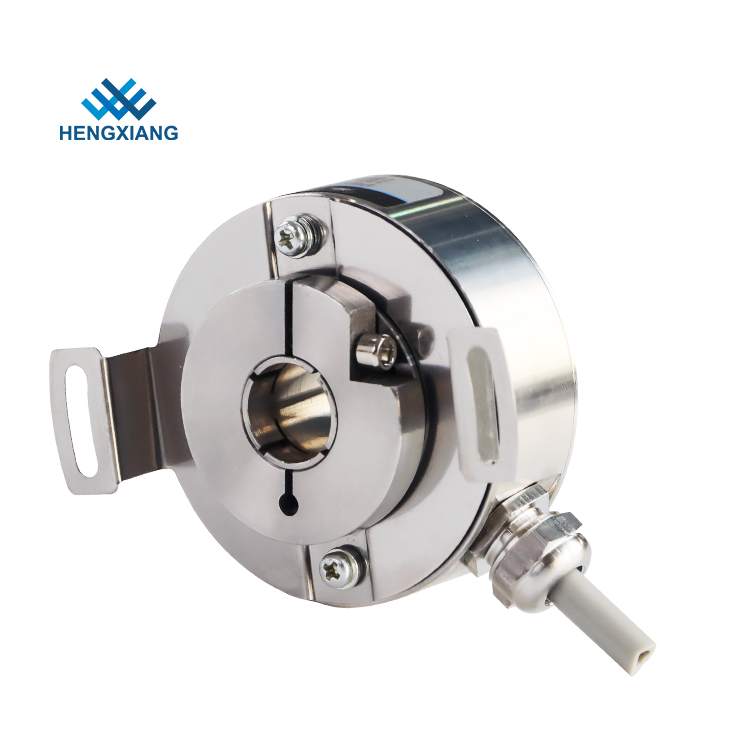

PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

Inkrementalny enkoder obrotowy Enkoder 1024 Stal nierdzewna Stopień ochrony ip67 PGK50 Wał przelotowy do silnika serwo

  • High Light

    Stainless steel through hole encoder

    ,

    ip67 through hole encoder

    ,

    ip67 stainless steel encoder

  • Typ enkodera
    Typ przyrostowy
  • Średnica zewnętrzna
    50 mm
  • Grubość
    27mm
  • Średnica wału drążonego
    10mm;12mm;14mm;15mm (opcjonalnie)
  • Rozkład
    1000; 1000; 1024; 1024; 1250; 1250; 2000; 2000;<
  • NAPIĘCIE ZASILAJĄCE
    DC5V; DC5V; DC8-30V DC8-30V
  • Pobór prądu
    100mA Max; maks. 100mA; 120mA Max Maks. 120mA
  • Najwyższa częstotliwość odpowiedzi
    100kHZ; 100kHz; 500kHZ; 500kHz; 600kHZ 600kHz
  • GND
    nie podłączony do enkodera
  • Ochrona
    IP67
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    PGK50
  • Minimalne zamówienie
    1 szt
  • Cena
    Consult us
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    L / C, D / A, D / P, T / T, Western Union, MoneyGram
  • Możliwość Supply
    100 tysięcy sztuk rocznie

Inkrementalny enkoder obrotowy Enkoder 1024 Stal nierdzewna Stopień ochrony ip67 PGK50 Wał przelotowy do silnika serwo

PGK50 Enkoder ze stali nierdzewnej 1024ppr Przyrostowy enkoder obrotowy Poziom ochrony IP67 enkoder silnika serwo


Rzeczy Podstawowe parametry
Marka HENGXIANG
Typ enkodera Typ przyrostowy
Średnica zewnętrzna 50mm
Grubość 27mm
Typ wału drążonego Przez wał
Średnica wału drążonego 10mm;12mm;14mm;15mm (opcjonalnie)
Rezolucja 1000;1024;1250;2000;2048;2500;4096;5000;dziesięć tysięcy
Faza wyjściowa 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Napięcie zasilania DC5V;DC8-30V
Typ wylotu Kabel promieniowy
Tryb wyjścia F=Push-pull;C=TTL(DC5V)
E = HTL (DC8-30V)
Pobór prądu maks. 100mA;Maks. 120mA
Najwyższa częstotliwość odpowiedzi 100kHz;500kHz;600kHz
GND nie podłączony do enkodera
Moment rozruchowy Mniej niż 9,8×10-3 Nm
Moment bezwładności Mniej niż 6,5×10-6 kg.m2
Temperatura otoczenia Praca: -40 ~ + 90 ℃ (powtarzalny kabel uzwojenia: -10 ℃);Przechowywanie: -45 ~ + 95 ℃
Wilgotność otoczenia Praca i przechowywanie: 50 ~ 85% RH (bez kondensacji)
Ochrona IP67
Powłoka Stal nierdzewna
Orzecznictwo CE
pakiet Pudełko kartonowe
Waga netto Około 150g



Inkrementalny enkoder obrotowy Enkoder 1024 Stal nierdzewna Stopień ochrony ip67 PGK50 Wał przelotowy do silnika serwo 0

Inkrementalny enkoder obrotowy Enkoder 1024 Stal nierdzewna Stopień ochrony ip67 PGK50 Wał przelotowy do silnika serwo 1

Zasada enkodera
Przyrostowy enkoder obrotowy generuje określoną ilość impulsów na obrót.Im wyższa liczba PPR, tym mniejszy kąt między każdym impulsem.Ten numer PPR jest ustalony dla zwykłych enkoderów przyrostowych.Programowalne enkodery przyrostowe mogą dostosować tę wartość do żądanej liczby poprzez zmianę oprogramowania.
Obecnie większość enkoderów przyrostowych ma sterownik wyjściowy Push-Pull (HTL) lub RS422 (TTL), które zastąpiły większość starszych obwodów wyjściowych, takich jak Open Collector NPN, Open Collector PNP, Voltage Output.
Obwody Push-Pull (HTL), znane również jako Totem Pole, zapewniają poziom sygnału odpowiadający przyłożonemu napięciu zasilania.Napięcie zasilania zwykle waha się od 8 do 30 VDC.
Przy prawidłowych połączeniach można użyć interfejsu Push Pull do zastąpienia prawdziwych obwodów z otwartym kolektorem za pomocą zewnętrznej diody podłączonej w sposób ograniczający kierunek prądu dla obwodów RS422 (TTL) zapewniają stały poziom sygnału 5 V, który nie jest zależny od napięcie zasilania.Można wybrać dwa zakresy napięcia zasilania: od 4,75 do 5,5 VDC (może być używany do zastąpienia sterowników wyjść z otwartym kolektorem) lub od 8 do 30 VDC.Wykorzystując sygnały różnicowe wyjście jest w pełni zgodne ze standardem RS422.
Data produkcji
1. dla 1-10 próbek: 3-5 dni roboczych
2. dla 20-50 masowej produkcji: 7-10 dni roboczych
3. w przypadku ponad 100 sztuk produkcja zostanie omówiona z klientami i będzie wysyłana na czas
Ppłatności warunki:
1. T / T, western union, karta kredytowa, Paypal itp
2. 3-5 dni roboczych po otrzymaniu płatności!
3. Enkodery zostaną wysłane, gdy będą gotowe
Wysyłka
Towary mogą być wysyłane za pośrednictwem TNT, FedEx, UPS, DHL, EMS itp.
Możesz wybrać ekspres zgodnie ze swoimi wymaganiami, jeśli zbieracz ładunków
Jeśli nie masz konta kurierskiego, sprawdzimy i znajdziemy dla Ciebie najtańszy i bezpieczny ekspres.
Nasza fabryka ma 30% zniżki u większości firm kurierskich, więc cena może być jak najniższa.
