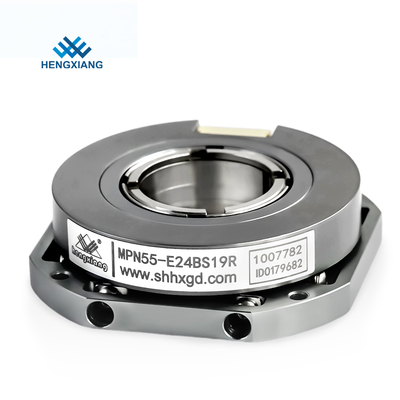

16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55

16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55

Produkty - Enkoder absolutny z drążonym wałem
  • High Light

    Obrotowy enkoder absolutny robota

    ,

    32-bitowy enkoder absolutny z wałem drążonym

    ,

    enkoder absolutny robota SSI 15mm

  • Marka
    HENGXIANG
  • Typ enkodera
    enkoder absolutny
  • Średnica zewnętrzna
    55mm (kołnierz montażowy 65mm)
  • Typ wału drążonego
    Przez otwór
  • Średnica wału drążonego
    14mm; 14mm; 15mm; 15mm; 19mm; 19mm; 20mm; 20mm;<
  • Grubość
    15mm
  • Resolution
    single-turn:17Bit, 19Bit,20Bit, 22Bit, 24Bit; multi-turn: 1716=17+16Bit, 1916=19+16Bit,2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • Interfejs
    E=SM08B-GHS-TB ；J=kabel promieniowy
  • Komunikacja
    B=BISS-C; B=BISS-C; S=SSI S=SSI
  • Połączenie elektryczne
    R=RS-485
  • Tryb wyjścia
    M=multi-turn; M=wieloobrotowy; S=single-turn S = jednoobrotowy
  • Ochrona
    IP50
  • Waga netto
    Około 150g
  • Dopuszczalna prędkość
    ≤32200 obr/min (ograniczone mechanicznym ograniczeniem prędkości)
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    MPN55
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55

  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
  • 16bits 32bits Multi-Turn Rotary Flange Absolute Robot Encoder SSI 15mm Hollow MPN55
Uzyskaj cenę Skontaktuj się teraz

16 bitów 32 bity wieloobrotowy kołnierz obrotowy absolutny enkoder robota SSI 15mm pusty MPN55



Enkoder absolutny:

Enkoder absolutny to czujnik, który bezpośrednio wysyła sygnał cyfrowy, na okrągłym dysku kodu znajduje się kilka koncentrycznych dysków kodowych wzdłuż kierunku promieniowego, na każdym kanale znajdują się półprzezroczyste i nieprzezroczyste sektory złożone ze sobą, drzewa sektorów sąsiednich kanałów kodowych są podwójna zależność, liczba kanałów kodu na dysku z kodem to liczba bitów jego binarnego kodu cyfrowego, po jednej stronie dysku z kodem znajduje się źródło światła.



1. Funkcja:Kołnierzenkoder absolutny,wieloobrotowy,wał drążony, enkoder SSI,

wysokiej jakości chiński dostawca enkoderów w Szanghaju.



2. Zastosowanie:Serwo silnik,robot i innych automatyki przemysłowej.



3. Ważne parametry:

Przedmiotów
Podstawowe parametry
Marka
Hengxiang
Typ enkodera
Enkoder absolutny
Średnica zewnętrzna
55mm (kołnierz montażowy 65mm)
Grubość
15 mm
Typ wałka drążonego
Przez otwór
Średnica wału drążonego
14mm;15mm;19mm;20mm;24 mm
Rezolucja
jednoobrotowy: 17-bitowy, 19-bitowy, 20-bitowy, 22-bitowy, 24-bitowy
wieloobrotowe: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16bitów, 2216=22+16bitów,2416=24+16bitów
Interfejs
E=SM08B-GHS-TB; J=kabel promieniowy
Komunikacja
B=BISS-C;S=SSI
Połączenie elektryczne
R=RS-485
Tryb wyjściowy
M=wieloobrotowy
S=jednoobrotowy
Zasada skanowania
Odblaskowy kod siatki
Precyzja
±80"
Szybkość odpowiedzi
Normalna akcja: 6000min-1
Zakłócenia sygnału pozycji RMS
±2@18 bitów/obr
Częstotliwość zegara komunikacji
≤10 MHz (BISS) lub ≤ 5 MHz (SSI)
Czas startu
typowa wartość: 13ms
Okres próbkowania położenia bezwzględnego
≤75ns
Dopuszczalna prędkość
≤32200 r/min (ograniczenie mechaniczne)
Kabel
Różnicowy kabel typu skrętka
Długość kabla
200mm-10000mm
Połączenie mechaniczne
Z łożyskiem i otoczonym wałem blokującym
Moment rozruchowy
mniej niż 9,8×10-3 Nm
Moment bezwładności
mniej niż 6,5×10-6 kg.m2
Obciążenie wału
promieniowy 30N;Osiowy 20N
Prędkość obrotowa
≤6000 obr./min
Materiał powłoki
Aluminium
Temperatura otoczenia
Podczas pracy: -20~+95℃;Przechowywanie: -25 ~ + 100 ℃
Wilgotność środowiska
Praca i przechowywanie: 35 ~ 85% RH (bez kondensacji)
Wibracja
Amplituda 1,52 mm, 5 ~ 55 HZ, 2 h dla kierunku X, Y, Z indywidualnie
Zaszokować
980m/s2 11ms, trzy razy dla kierunku X,Y,Z indywidualnie
Ochrona
IP50
Waga netto
Około 150g



4. Szczegóły MPN55



16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55 0
16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55 1





Dlaczego właśnie my
16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55 2
Certyfikaty
16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55 3
Opinie klientów
16-bitowy 32-bitowy wieloobrotowy enkoder robota absolutnego z kołnierzem obrotowym SSI 15 mm Hollow MPN55 4
