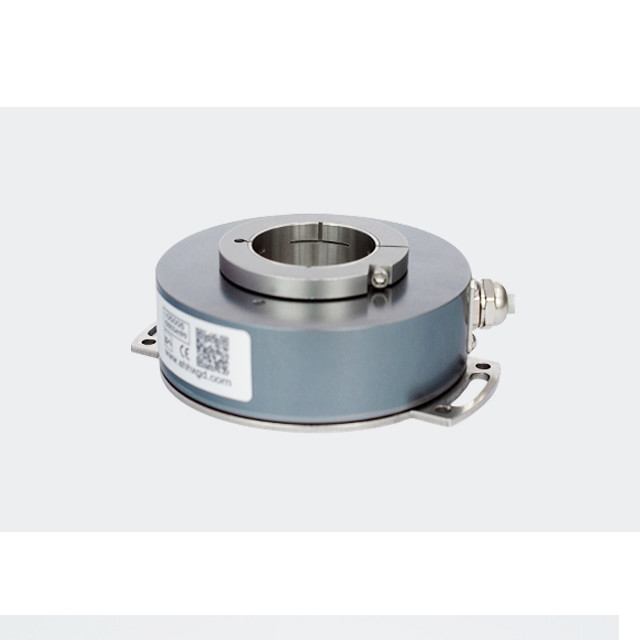

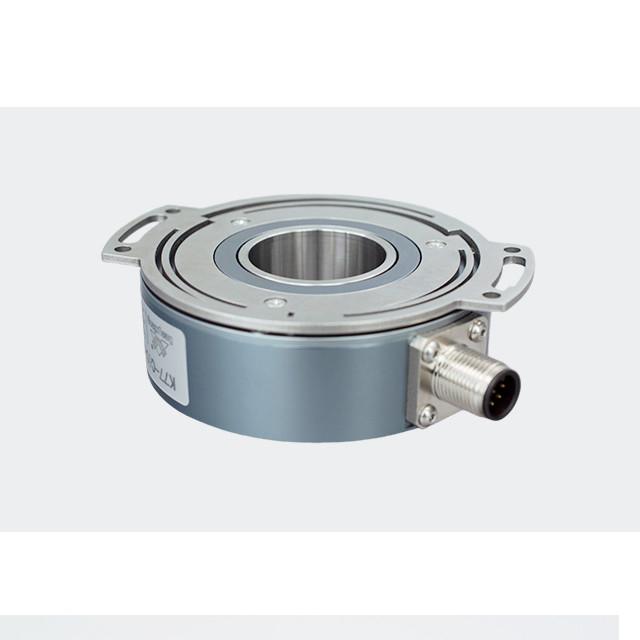

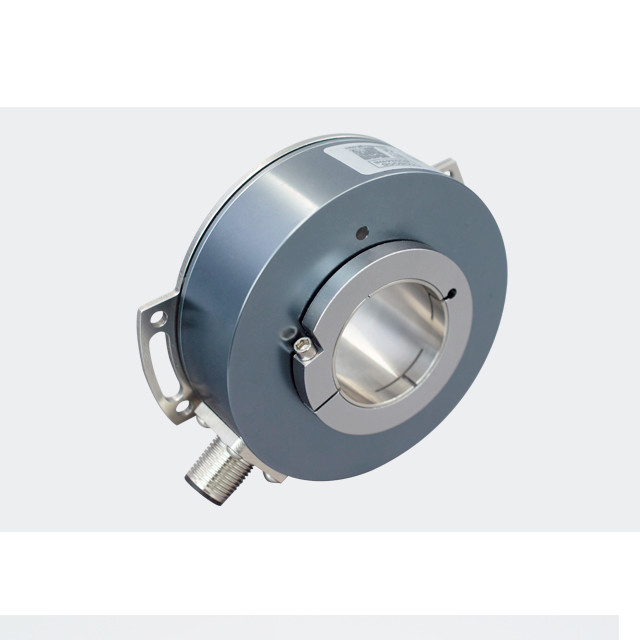

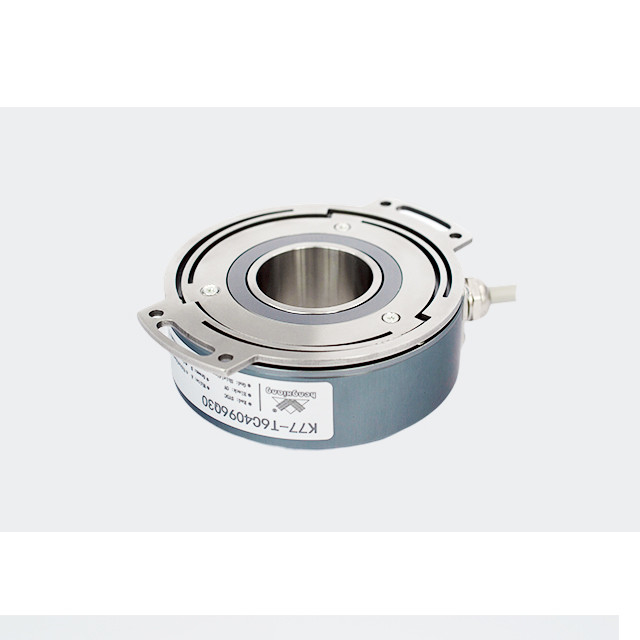

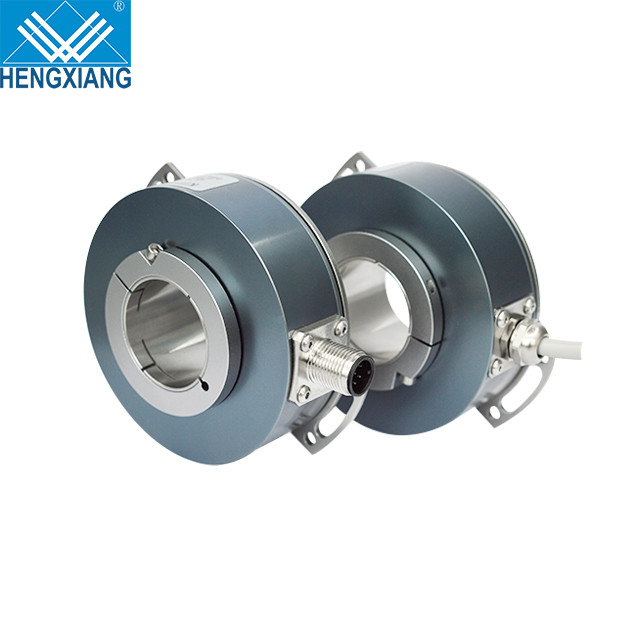

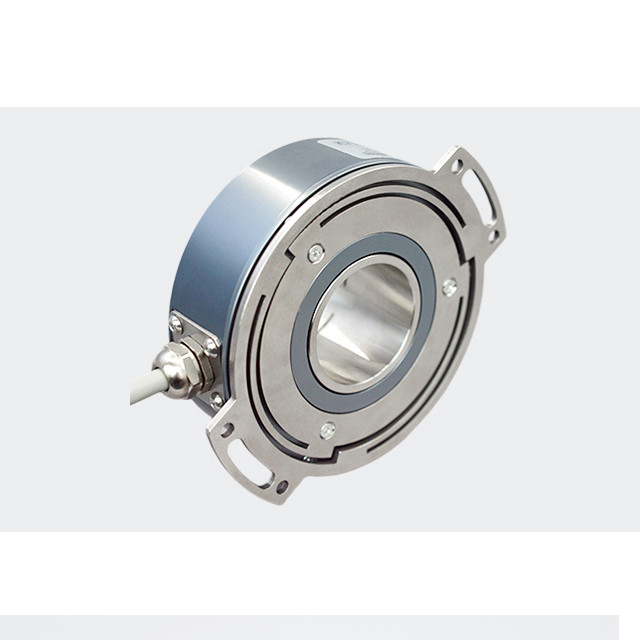

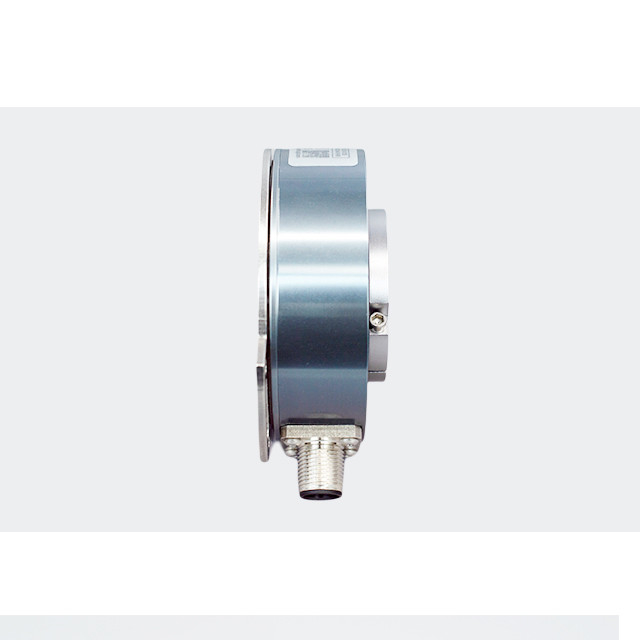

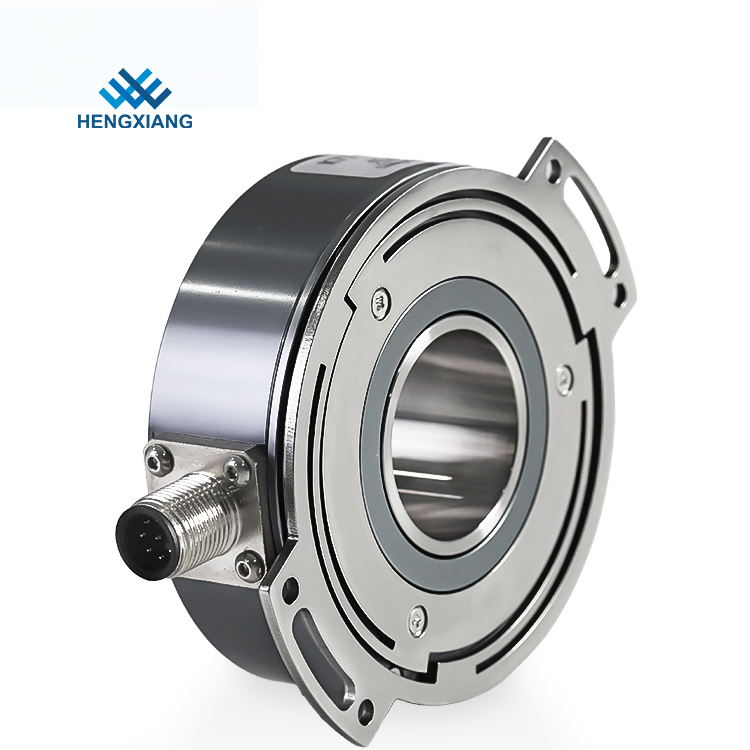

K77 IP65 o wysokiej rozdzielczości dostosowany 65536ppr enkoder inkrementalny hengxiang przemysł mechaniczny silnika
Definicja enkodera:
Jest to czujnik obrotowy, który przetwarza przemieszczenie obrotowe na serię cyfrowych sygnałów impulsowych, impulsy te mogą być używane do sterowania przemieszczeniem kątowym, jeśli enkoder jest połączony z listwą zębatą lub śrubą, może być również używany do pomiaru liniowego przemieszczenie.
1. Funkcja: K77dostosowywanie henkoder inkrementalny z wałem żółwiowym, resolucja / instalacja / wał można dostosować.Aby uzyskać więcej informacji, skonsultuj się ze sprzedażą.
2.Aplikacja: Silnik, CNC i inne dziedziny automatyki przemysłowej.
3. Ważny parametr: Rozdzielczość do65536 pp, wysoki stopień ochronyIP65
|
Przedmiotów
|
Podstawowe parametry
|
|
Typ enkodera
|
Enkoder inkrementalny
|
|
Marka
|
HENGXIANG
|
|
Średnica zewnętrzna
|
77 mm
|
|
Grubość
|
31 mm
|
|
Wymiar instalacyjny
|
R85mm (płytka sprężyny 77B85)
|
|
Typ wałka drążonego
|
przez otwór
|
|
Średnica wału drążonego
|
25mm,30mm
|
|
Rezolucja
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000 pp
|
|
Faza wyjściowa
|
Faza A+,B+,Z+,A-,B-,Z-
|
|
Napięcie zasilania
|
prąd stały 5 V;DC8-30V
|
|
Rodzaj gniazdka
|
Gniazdo promieniowe (M12, złącze męskie 8pin);Kabel promieniowy
|
|
Tryb wyjściowy
|
NPN (wyjście z otwartym kolektorem)
|
|
Wyjście przeciwsobne
|
|
napęd liniowy (26LS31, DC5V) TTL
|
|
napęd liniowy (26C31, DC5V) TTL
|
|
napęd liniowy (DC8-30V) HTL
|
|
Prąd zużycia
|
100mA MAKS
|
|
Najwyższa częstotliwość odpowiedzi
|
100 KHz
|
|
Dopuszczalne tętnienie
|
≤3% skuteczne
|
|
Napięcie obciążenia
|
≤DC30V
|
|
GND
|
nie podłączać do enkodera
|
|
Stosunek znaku do miejsca
|
45% do 55%
|
|
moment rozruchowy
|
mniej niż 80x 10-3 Nm
|
|
Chwila przerwy
|
mniej niż 100x 10-6kg.m2
|
|
Obciążenie wału
|
promieniowy 70N;osiowy 50N
|
|
górny REV
|
3000 obr./min;IP65
|
|
Żywotność łożyska
|
1,5x109 obr. przy obciążeniu znamionowym (100 000 godzin przy 2500 obr./min)
|
|
Temperatura otoczenia
|
Działanie:-20 ～+85°；przechowywanie:-25 ～+90°
|
|
Wilgotność otoczenia
|
Praca i przechowywanie: 35-85% RH (bez kondensacji)
|
|
Wibracje (wytrzymałość)
|
Amplituda 1,52 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
|
|
Skarpeta (wytrzymała)
|
1960m/s2 ,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
|
|
Materiał wału
|
Stal nierdzewna
|
|
Materiał powłoki
|
Odlewane aluminium
|
|
Długość kabla
|
1000 mm
|
|
Stopień ochrony
|
IP65
|
|
Długość kabla
|
1M (długość kabla można odpowiednio dodać przez
|
|
|
wymagają, ale wymagają płatności indywidualnie)
|
|
Orzecznictwo
|
CE
|
|
pakiet
|
Pudełko kartonowe
|
|
Waga netto
|
Około 500g (z opakowaniem)
|
