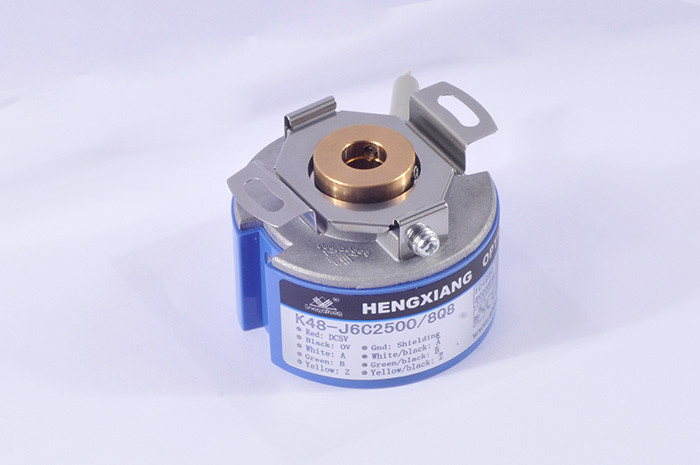

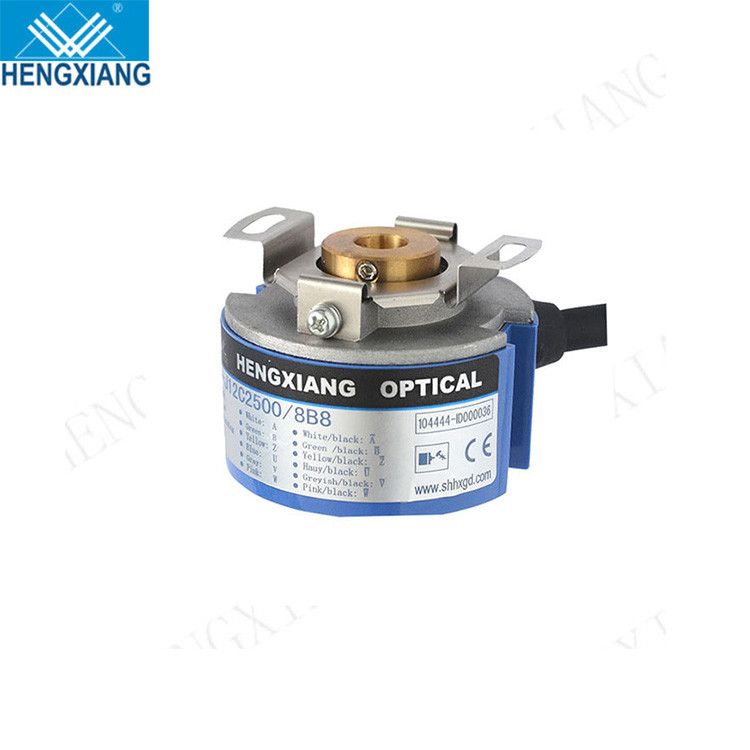

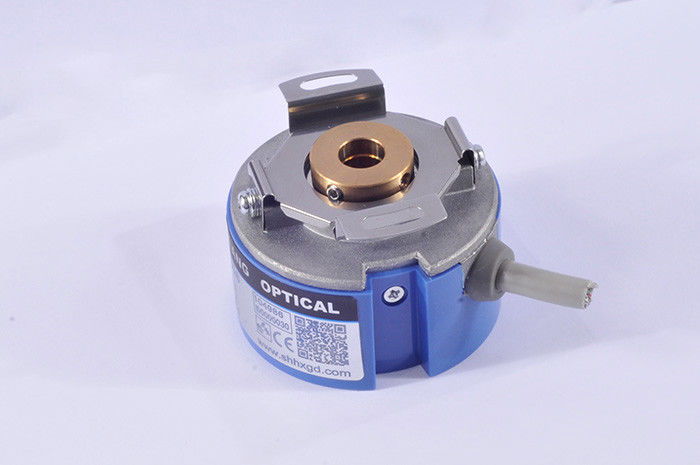

8 wire saving TTL UVW hollow shaft incremetnal encoder sanyo denki servo motor

8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor

Produkty - Przez koder dziury
  • Typ enkodera
    Enkoder inkrementalny
  • Średnica zewnętrzna
    48mm
  • Wymiar montażowy
    40mm (płyta sprężysta 48T40)
  • Typ wału drążonego
    Hollow shaft; Wał drążony; through hole przez otwór
  • Średnica wału drążonego
    6mm;8mm;10mm;12mm
  • Rezolucja
    50-10000；1000-10000/4/6/8 ppr
  • Faza wyjściowa
    Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • Typ wylotu
    Kabel promieniowy
  • Tryb wyjścia
    NPN/PNP/wyjście napięciowe/wyjście przeciwsobne/napęd liniowy (26LS31) TTL/napęd liniowy (DC8-30V) H
  • Stopień ochrony
    IP40
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    K48
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor

  • 8 wire saving TTL UVW hollow shaft incremetnal encoder sanyo denki servo motor
  • 8 wire saving TTL UVW hollow shaft incremetnal encoder sanyo denki servo motor
  • 8 wire saving TTL UVW hollow shaft incremetnal encoder sanyo denki servo motor
  • 8 wire saving TTL UVW hollow shaft incremetnal encoder sanyo denki servo motor
Uzyskaj cenę Skontaktuj się teraz

8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor





1. Funkcja:Polakenkoder, typ przyrostowy.

(Możemy również wymienić inny modelSeria TSdla Was.)



2. Aplikacja:Serwo ruchsłup,przemysł włókienniczy i inne automatyki przemysłowe.



3. Ważne parametry:Sygnał UVW, poprzezwał6mm;8mm;10mm;12mm,różne wyjścia

                                                (sterownik linii; push-pull; napięcie; OC)



Parametry produktu
Przedmiotów
Podstawowe parametry
Marka
HENGXIANG
Typ enkodera
Enkoder inkrementalny
Średnica zewnętrzna
48mm
Grubość
34mm
Wymiar montażowy
40mm (płyta sprężysta 48T40)
Typ wału drążonego
przez prosty otwór
Średnica wału drążonego
6mm;8mm;9mm;9,52mm;10mm
Rezolucja
50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096;5000;8192
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4； 2000/6；2000/8；2048/4；2048/6;2048/8；2500/ 4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8;8192/4;8192/6;8192/8
Faza wyjściowa
Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Napięcie zasilania
DC5V ;DC8-30V
Typ wylotu
Kabel z boku
Tryb wyjścia
NPN/PNP (wyjście otwartego kolektora)
Wyjście napięciowe
Wyjście push-pull
napęd liniowy (26LS31) TTL
napęd liniowy (DC8-30V) HTL
Faza TTL(DC5V) ABZ jest z tyłu fazy UVW
Stopień ochrony
IP40
Długość kabla
500mm
Pobór prądu
100mA MAX
Najwyższa częstotliwość odpowiedzi
300KHZ
Dopuszczalne tętnienie
≤3% rms
Napięcie obciążenia
≤DC30V
Wytrzymałość izolacji
AC500V 60s
Rezystancja izolacji
10MΩ
GND
nie łączyć się z enkoderem
Stosunek znaku do miejsca
45% do 55%
początkowy moment obrotowy
mniej niż 9,8x 10-3 Nm
Moment pośredni
mniej niż 6,5x 10-6kg.m2
Obciążenie wału
Promieniowy 50N;Osiowe 30N
Najlepsze REV
5000 obr/min
Żywotność łożyska
1,5x109 obrotów przy obciążeniu znamionowym (100000 godzin przy 2500 obr./min)
Temperatura otoczenia
Praca:-20 ～+80°；przechowywanie:-25 ～+90°
Wilgotność otoczenia
Praca i przechowywanie: 35-85% RH (bez kondensacji)
Wibracje (wytrzymałość)
Amplituda 0,75 mm, 5-55 Hz, 2 godziny dla trzech osi indywidualnie
Skarpeta (wytrzymaj)
490m/s2,11 ms trzy razy dla kierunku X,Y,Z indywidualnie
Materiał
Odlew aluminiowy
Orzecznictwo
CE
pakiet
Pudełko kartonowe
Waga netto
Około 140g (z opakowaniem)
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 0
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 1



Przewodnik po wyborze modelu
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 2



Wymiary produkcyjne
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 3


Opakowanie produktu
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 4
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 5
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 6
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 7
Wykorzystanie produktu
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 8
O Fabryce
ShanghaiHengxiangOptical Electronics Co., Ltd, z siedzibą w Szanghaju, międzynarodowym mieście w Chinach, założona w 2001 roku, jest profesjonalną korporacją produkcyjną high-tech, zapewniającą badania i produkcję, podmiot integrujący projektowanie optyczne, mechaniczne i elektroniczne.Teraz zakończyliśmy prace nad pierwotnym rurociągiem produkcji enkoderów.Po wielu latach rozwoju, enkodery obrotowe mają teraz 10 serii i ponad 100 rodzajów, oba popularne na całym świecie.Nasze enkodery obrotowe są szeroko stosowane w dziedzinie automatyzacji, takich jak sprzęt biurowy, sprzęt do ochrony wody, sprzęt elektryczny, maszyny włókiennicze, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, maszyny drukarskie, maszyna testująca, winda, Silnik serwo, maszyna pakująca itp. I zdobył zaufanie i wysoką reputację klientów.Enkoder marki "HengXiang", posiada certyfikat systemu zarządzania jakością ISO9001: 2000 i certyfikat CE, ponadto posiadamy własne patenty na wynalazek pięć i patenty na wzory użytkowe pięć, a także przeszedł Shanghai New i High-tech AchievementsTransformation Project.Nasz cel: Spełnienie wymagań klienta, tworzenie wartości społecznej, uważna obsługa klientów i osiągnięcie korzyści dla wszystkich.Serdecznie zapraszamy wszystkich klientów do odwiedzenia naszej firmy, przeglądu i niestandardowych produktów marki "HengXiang".
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 9
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 10
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 11
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 12
Opinie klientów
8 drutów oszczędzających TTL UVW z wałem drążonym Enkoder przyrostowy sanyo denki serwomotor 13
FAQ
P: Jakie jest twoje MOQ?
Odp.: 1 szt.
P: Jak zamówić koder?
Odp .: Skontaktuj się z nami lub napisz do nas, a my odpowiemy tak szybko, jak to możliwe.
P: Czy jesteś fabryką lub firmą handlową?
Odp .: jesteśmy w 100% fabryką z naszą marką.
P: Jaka jest Twoja marka?
O: HENGXIANG
P: Czy możesz wysłać produkt do naszego kraju?
Odp.: tak, poinformuj o miejscu docelowym i kodzie pocztowym, natychmiast sprawdzimy koszt frachtu.
P: Jak uzyskać najnowszą cenę?
Odp.: skontaktuj się z nami i podaj wybór modelu enkodera.
P: Jak wybrać odpowiedni model enkodera?
Odp.: Właściwy model enkodera opiera się na różnych aplikacjach i parametrach, możesz skontaktować się z nami w celu uzyskania pomocy technicznej, jeśli masz jakiekolwiek pytania.
P: Czy oferujecie wsparcie techniczne?
Odp .: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
P: Czy możesz zaoferować próbkę w fabryce?
Odp .: Tak, można dostarczyć próbkę.
P: Jak zapłacić za próbkę?
Odp .: Obecnie nasza fabryka akceptuje T / T, kartę kredytową, Paypal, Western Union lub gotówkę.
P: Czy masz jakieś filmy wideo swoich produktów?
O: Tak, możesz odwiedzić naszą stronę YOUTUBE, aby zobaczyć filmy z kodera.
P: Jakie są zasady gwarancji produktu kodera?
Odp .: Roczna gwarancja jakości i dożywotnia pomoc techniczna.
P: Gdzie mogę pobrać katalog kodera lub arkusz danych?
O: Możesz odwiedzić naszą oficjalną stronę internetową lub wysłać do nas e-mail bezpośrednio z najnowszymi plikami.
P: Jakie parametry są wymagane przed zamówieniem enkodera?
Odp.: przed rozpoczęciem składania zamówienia powinieneś uzyskać podstawowe parametry.Takie jak wymiary instalacji, rozdzielczości, sygnał obwodu, napięcie zasilania itp.
Jeśli masz jakiekolwiek wątpliwości co do wyboru modelu, zapraszamy do kontaktu w celu uzyskania dodatkowego asystenta.
