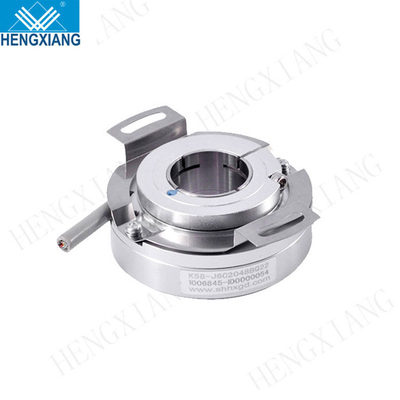

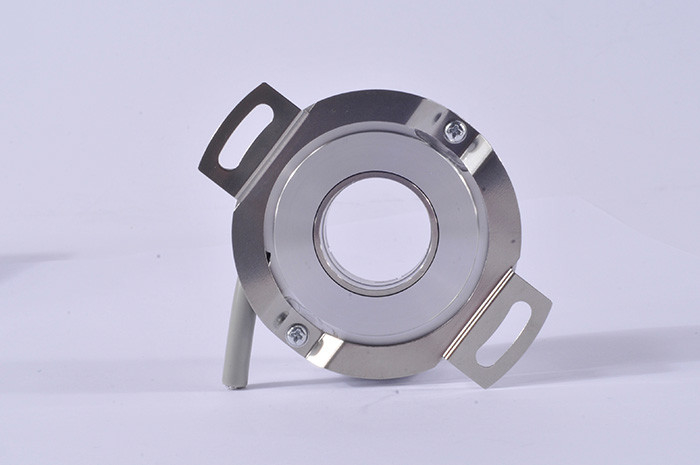

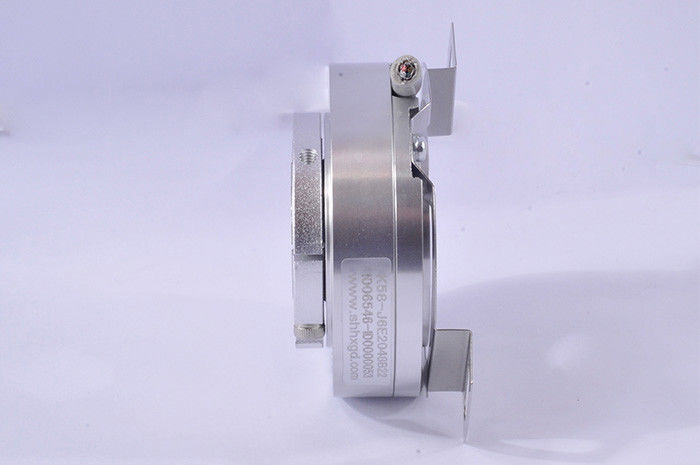

22 mm 2500ppr incremental elevator hollow dia cnc rotary china encoder supplier

22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego

Produkty - Enkoder obrotowy o wysokiej rozdzielczości
  • Średnica zewnętrzna
    58mm
  • Grubość
    24MM
  • Wymiar montażowy
    R34,1 mm (płyta sprężysta 58T64)
  • Typ wału drążonego
    pierścień zaciskowy z przodu lub z tyłu
  • Średnica wału drążonego
    15mm,16mm,18mm;20mm;22mm
  • Faza wyjściowa
    Faza ±ABZUVW
  • Rezolucja
    1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6; 1000/4;1000/6;1000/8;1024/4;1024/
  • Napięcie zasilania
    DC5V ; DC5V ; DC8-30V DC8-30V
  • Typ wylotu
    Kabel wychodzący z boku
  • Tryb wyjścia
    NPN/PNP (wyjście otwartego kolektora) Wyjście napięciowe Wyjście przeciwsobne typu push-pull (26LS31
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    Enkoder 22mm o dużej aperturze K58
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć zamówienie!
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana w pojedyncze pudełko kartonowe
  • Czas dostawy
    3-5 dni roboczych na zamówienie próbki, 7-15 dni roboczych na zamówienie masowe
  • Zasady płatności
    D/A, D/P, T/T, Western Union, karta kredytowa, karta główna, PayPal itp
  • Możliwość Supply
    100 000 sztuk rocznie

22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego

  • 22 mm 2500ppr incremental elevator hollow dia cnc rotary china encoder supplier
  • 22 mm 2500ppr incremental elevator hollow dia cnc rotary china encoder supplier
  • 22 mm 2500ppr incremental elevator hollow dia cnc rotary china encoder supplier
  • 22 mm 2500ppr incremental elevator hollow dia cnc rotary china encoder supplier
Uzyskaj cenę Skontaktuj się teraz

22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego



1. Funkcja:PoprzezEnkoder inkrementalny wału.



2. Aplikacja:Mosłup,CNC i inne automatyki przemysłowe.



3. Ważne parametry: stal nierdzewna IP67wodoodporny i pyłoszczelny,Sygnał UVWkoder,Super cienki,Polakkoder.





Podstawowe parametry
Przedmiotów Podstawowe parametry
Marka HENGXIANG
Typ enkodera Enkoder inkrementalny
Średnica zewnętrzna 58mm
Grubość 24mm
Wymiar montażowy R34,1 mm (płyta sprężysta 58T64)
Typ wału drążonego pierścień zaciskowy z przodu lub pierścień zaciskowy z tyłu
Średnica wału drążonego 15mm,16mm,18mm;20mm;22mm
Rezolucja 1000;1024;1200;1250;1440;2000;2048;2500;4096;5000;
7200;14400；28800
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;
2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/8;
5000/4;5000/6;/5000/8
Faza wyjściowa Faza A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Napięcie zasilania
Typ wylotu Kabel wychodzący z boku
Tryb wyjścia NPN/PNP (wyjście otwartego kolektora)
Wyjście napięciowe
Wyjście push-pull
napęd liniowy (26LS31) TTL
napęd liniowy (DC8-30V) HTL
Faza TTL(DC5V) ABZ jest z tyłu fazy UVW
Pobór prądu 100mA MAX
Najwyższa częstotliwość odpowiedzi 300KHZ
Dopuszczalne tętnienie ≤3% rms
Napięcie obciążenia ≤DC30V
GND nie łączyć się z enkoderem
Stosunek znaku do miejsca 45% do 55%
początkowy moment obrotowy mniej niż 9,8 x 10-3Nm

22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 0
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 1



Przewodnik po wyborze modelu
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 2
Wymiary produkcyjne
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 3

Jakiś numer modelu enkodera K58 do wyboru

K58-J6E2048B22

K58-J2P1000B20

K58-J2N1024B18

K58-J12C1000/4B16

K58-J12E2048/6B15

K58-J3V2500BQ22

K58-J3FH1250BQ20

K58-J6E7200BQ18

K58-J12C2500/4BQ16

K58-J12E1000/6BQ15

K58-J4C5000B15

K58-J6C2000BQ15

K58-J12C2048/4B22



Sprawy wymagające uwagi

1. Musisz wybrać napięcie zasilania: DC5V lub DC8-30V;

2. Musisz wybrać numer modelu płytki sprężyny płytkowej, jeśli wybierzesz enkoder z wałem drążonym

3. Proszę podać prędkość silnika (RPM), której faktycznie używasz






Opakowanie produktu
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 4
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 5
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 6
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 7
Wykorzystanie produktu
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 8
O Fabryce
ShanghaiHengxiangOptical Electronics Co., Ltd, z siedzibą w Szanghaju, międzynarodowym mieście w Chinach, założona w 2001 roku, jest profesjonalną korporacją produkcyjną high-tech, zapewniającą badania i produkcję, podmiot integrujący projektowanie optyczne, mechaniczne i elektroniczne.Teraz zakończyliśmy prace nad pierwotnym rurociągiem produkcji enkoderów.Po wielu latach rozwoju, enkodery obrotowe mają teraz 10 serii i ponad 100 rodzajów, oba popularne na całym świecie.Nasze enkodery obrotowe są szeroko stosowane w dziedzinie automatyzacji, takich jak sprzęt biurowy, sprzęt do ochrony wody, sprzęt elektryczny, maszyny włókiennicze, maszyny stolarskie, maszyny wtryskowe, sprzęt wulkanizacyjny, urządzenie medyczne, maszyna CNC, maszyna metalurgiczna, maszyny drukarskie, maszyna testująca, winda, Silnik serwo, maszyna pakująca itp. I zdobył zaufanie i wysoką reputację klientów.Enkoder marki "HengXiang", posiada certyfikat systemu zarządzania jakością ISO9001: 2000 i certyfikat CE, ponadto posiadamy własne patenty na wynalazek pięć i patenty na wzory użytkowe pięć, a także przeszedł Shanghai New i High-tech AchievementsTransformation Project.Nasz cel: Spełnienie wymagań klienta, tworzenie wartości społecznej, uważna obsługa klientów i osiągnięcie korzyści dla wszystkich.Serdecznie zapraszamy wszystkich klientów do odwiedzenia naszej firmy, przeglądu i niestandardowych produktów marki "HengXiang".
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 9
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 10
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 11
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 12
Opinie klientów
22 mm 2500ppr winda przyrostowa z wydrążoną średnicą cnc obrotowy dostawca enkodera porcelanowego 13
FAQ
P: Jakie jest twoje MOQ?
Odp.: 1 szt.
P: Jak zamówić koder?
Odp .: Skontaktuj się z nami lub napisz do nas, a my odpowiemy tak szybko, jak to możliwe.
P: Czy jesteś fabryką lub firmą handlową?
Odp .: jesteśmy w 100% fabryką z naszą marką.
P: Jaka jest Twoja marka?
O: HENGXIANG
P: Czy możesz wysłać produkt do naszego kraju?
Odp.: tak, poinformuj o miejscu docelowym i kodzie pocztowym, natychmiast sprawdzimy koszt frachtu.
P: Jak uzyskać najnowszą cenę?
Odp.: skontaktuj się z nami i podaj wybór modelu enkodera.
P: Jak wybrać odpowiedni model enkodera?
Odp.: Właściwy model enkodera opiera się na różnych aplikacjach i parametrach, możesz skontaktować się z nami w celu uzyskania pomocy technicznej, jeśli masz jakiekolwiek pytania.
P: Czy oferujecie wsparcie techniczne?
Odp .: Tak, mamy profesjonalnego technika, który może rozwiązać wszystkie Twoje wątpliwości.
P: Czy możesz zaoferować próbkę w fabryce?
Odp .: Tak, można dostarczyć próbkę.
P: Jak zapłacić za próbkę?
Odp .: Obecnie nasza fabryka akceptuje T / T, kartę kredytową, Paypal, Western Union lub gotówkę.
P: Czy masz jakieś filmy wideo swoich produktów?
O: Tak, możesz odwiedzić naszą stronę YOUTUBE, aby zobaczyć filmy z kodera.
P: Jakie są zasady gwarancji produktu kodera?
Odp .: Roczna gwarancja jakości i dożywotnia pomoc techniczna.
P: Gdzie mogę pobrać katalog kodera lub arkusz danych?
O: Możesz odwiedzić naszą oficjalną stronę internetową lub wysłać do nas e-mail bezpośrednio z najnowszymi plikami.
P: Jakie parametry są wymagane przed zamówieniem enkodera?
Odp.: przed rozpoczęciem składania zamówienia powinieneś uzyskać podstawowe parametry.Takie jak wymiary instalacji, rozdzielczości, sygnał obwodu, napięcie zasilania itp.
Jeśli masz jakiekolwiek wątpliwości co do wyboru modelu, zapraszamy do kontaktu w celu uzyskania dodatkowego asystenta.
