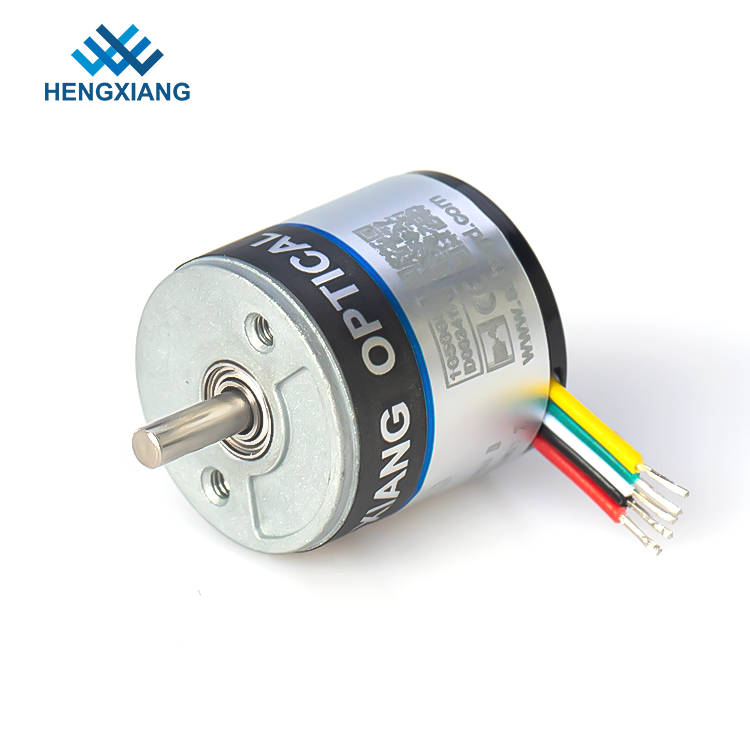

Średnica zewnętrzna 18 mm, wałek pełny, 2,5 mm, miniaturowy enkoder obrotowy, rozdzielczość ABZ 360
Opis produktu
Nasze sprawy wymagają uwagi
1. Musi wybrać napięcie zasilania: DC5V lub DC8-30V
2. Jeśli wybierzesz enkoder z wałem drążonym, musisz wybrać numer modelu płyty sprężyny płytkowej
3. Prosimy o podanie aktualnej prędkości silnika (RPM)
4. Jeśli masz inne wymagania, podaj szczegółowe parametry
Nasze punkty sprzedaży
• Szybka odpowiedź po otrzymaniu zapytania ofertowego klienta
• Profesjonalny zespół inżynierów do rozwiązywania problemów w dowolnym momencie
• Dokładna kontrola przed wysyłką
• Do wyboru różne modele enkoderów
• Krótki czas realizacji
• Wysoki standard jakości
S18 Tabela parametrów enkodera przyrostowego
Nazwa produktu | Średnica zewnętrzna 18 mm, wałek pełny, 2,5 mm, miniaturowy enkoder obrotowy, rozdzielczość ABZ 360 |
Marka | HENGXIANG |
Wymiary zewnętrzne | Średnica zewnętrzna: 18 mm |
Grubość: 18 mm | |
Średnica wału pełnego: ⌀2,5 mm | |
Rozkład | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ; 720 ; 800 ; 1000; 1024 ; 1440; 1600 |
Faza wyjściowa | Faza A, B, Z |
Napięcie zasilania | DC5V;DC8-30V |
Typ wylotu | Kabel z boku |
Kabel z tyłu | |
Tryb wyjściowy | Wyjście obwodu otwartego kolektora (NPN i PNP) |
Temperatura otoczenia | Temperatura pracy: -20 ~ + 80 ° (bez cingu) |
Temperatura przechowywania: -25 ~ + 85 ° (bez oblodzenia) | |
Ludzkość środowiska | Obsługa i przechowywanie: 35 ~ 85% RH (bez kondensacji) |
Najwyższa częstotliwość odpowiedzi | 100 kHz Maks |
Wibracje (wytrzymać) | Amplituda 0,75 mm, 10-50 Hz, 1 godzina indywidualnie dla kierunku X / Y / Z |
Szok (wytrzymać) | 49 / m / s2, trzykrotnie dla kierunku X, Y, Z indywidualnie |
Materiał wału | Stal nierdzewna 304 |
Długość kabla | 150mm |
Muszla | Stop aluminium |
Pakiet | Karton |
Waga netto | Około 20g (z opakowaniem) |
Orzecznictwo | CE |
Katalog enkoderów
Jeśli już wybrałeś model enkodera, który zamierzasz zamówić, napisz do nas bezpośrednio lub skontaktuj się z serwisem online już teraz, aby otrzymać najnowszy katalog.
Ale jeśli nadal masz wątpliwości co do wyboru odpowiedniego numeru modelu nadajnika, możesz również skontaktować się z nami w celu uzyskania odpowiedniego katalogu.
Metoda obsługi enkodera
Większość enkoderów przyrostowych ma sterownik wyjściowy Push-Pull (HTL) lub RS422 (TTL), które zastąpiły większość starszych obwodów wyjściowych, takich jak otwarty kolektor NPN, otwarty kolektor PNP, napięcie wyjściowe.
Obwody Push-Pull (HTL), znane również jako Totem Pole, zapewniają poziom sygnału, który odpowiada zastosowanemu napięciu zasilania.Napięcie zasilania zwykle wynosi od 8 do 30 VDC.
Przy odpowiednich połączeniach można użyć interfejsu Push Pull do zastąpienia prawdziwych obwodów otwartego kolektora za pomocą zewnętrznej diody połączonej w sposób ograniczający kierunek prądu dla obwodów RS422 (TTL), zapewniając stały poziom sygnału 5 V, który nie jest zależny napięcie zasilania.Do wyboru są dwa zakresy napięcia zasilania: od 4,75 do 5,5 VDC (można użyć do zastąpienia sterowników wyjściowych typu otwarty kolektor) lub od 8 do 30 VDC.Wykorzystując sygnały różnicowe, wyjście jest w pełni zgodne ze standardem RS422.
Wyjścia różnicowe mają najwyższą zdolność odpowiedzi częstotliwościowej i najlepszą odporność na zakłócenia.Aby to zapewnić, odbiornik powinien być również dyferencjałem.
Wymiana starszych sterowników wyjściowych
Data produkcji
3-5 dni roboczych na próbkę po pełnej płatności
7-15 dni na masową produkcję po pełnej płatności
