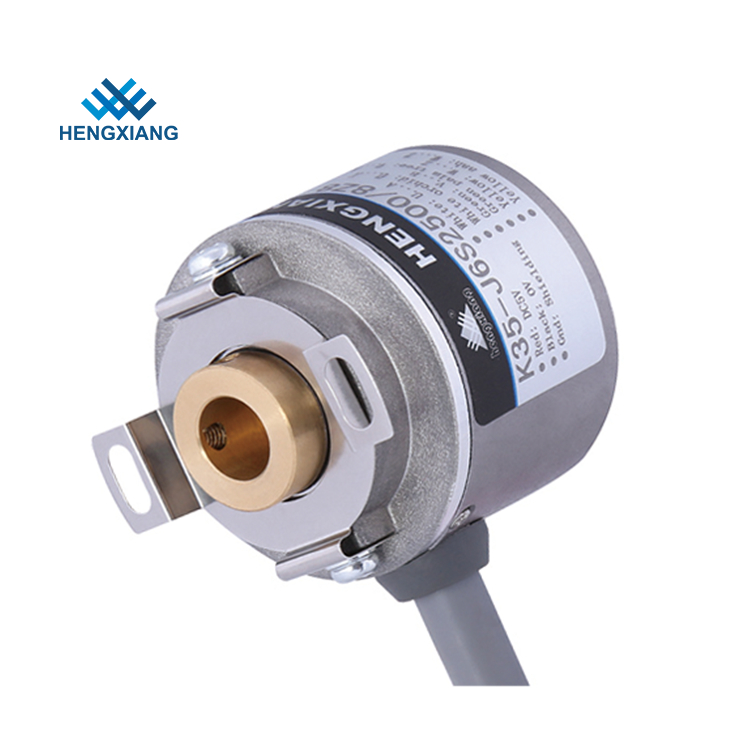

Blind Hole 6mm miniaturowy enkoder obrotowy K35 o rozdzielczości 2500 stopni
-
High Light
dc enkodera silnika
,enkoder obrotowy cnc
-
Typ enkoderaKoder silnika serwomotoru
-
Średnica zewnętrzna35 mm
-
Grubość35 mm
-
Napięcie zasilaniaDC5V i DC8--30V
-
Średnica wału pustego6 mm, 8 mm; 10 mm
-
Rodzaj wylotuKabel z boku
-
Masa nettoOkoło 100g (z pakietem)
-
PakietPudełko kartonowe
-
Miejsce pochodzeniaSzanghai Chiny
-
Nazwa handlowaHENGXIANG
-
OrzecznictwoCE,ISO9001
-
Numer modeluEnkoder silnika elektrycznego K35
-
Minimalne zamówienie1 sztuk enkodera, aby rozpocząć porządek
-
Cenanegotiable
-
Szczegóły pakowaniakażda 1 sztuka została zapakowana do jednego pudełka kartonowego
-
Czas dostawy3-5 dni roboczych dla zamówienia próbki, 7-15 dni roboczych dla zamówienia masowego
-
Zasady płatnościD / A, D / P, T / T, Western Union, karta kredytowa, Master Card, Paypal, itp
-
Możliwość Supply100 000 sztuk rocznie
Blind Hole 6mm miniaturowy enkoder obrotowy K35 o rozdzielczości 2500 stopni
Nasze punkty sprzedaży
- Ponad 18 lat doświadczenia w produkcji koderów
- Ponad 20 lat doświadczonych inżynierów
- Profesjonalny zespół roboczy
- Wysoki standard jakości
- Krótki czas reakcji
- Wzór świadectwa wzoru użytkowego
- Marka własna i wyjątkowa marka
- Certyfikat CE dla wszystkich modeli
- Szybka data dostawy
- 100% pełna kontrola przed wysyłką
Podstawowe pióro enkodera K35
Typ enkodera: Enkoder inkrementalny
Średnica zewnętrzna: 35 mm
Wymiar montażowy: 40 mm (płyta sprężysta 35 T40); 29 mm (35T29)
Typ wału drążonego: otwór nieprzelotowy
Średnica wału pustego: 6 mm, 8 mm; 10 mm
Faza wyjściowa: Faza A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
Napięcie zasilania: DC5V i DC8--30V
Koder serii K35 Charakterystyka
| Przedmiotów | Podstawowe parametry |
| Marka | HENGXIANG |
| Napięcie zasilania | DC5V i DC8--30V |
| Rodzaj wylotu | Kabel z boku |
| Tryb wyjściowy | NPN / PNP (wyjście z otwartym kolektorem) |
| Napięcie wyjściowe | |
| Wyjście push-pull | |
| napęd liniowy (26LS31) TTL | |
| napęd liniowy (DC8-30V) HTL | |
| Faza TTL (DC5V) ABZ jest powrotem fazy UVW | |
| Stopień ochrony | IP50 |
| Długość kabla | 500 mm |
| Prąd zużycia | 100mA MAX |
| Najwyższa częstotliwość reakcji | 300KHZ |
| Dopuszczalne tętnienia | ≤ 3% rms |
| Napięcie obciążenia | ≤DC30V |
| Wytrzymałość izolacji | AC500V 60s |
| Rezystancja izolacji | 10MΩ |
| GND | nie podłączać się do enkodera |
| Stosunek Mark do Space | 45% do 55% |
| moment rozruchowy | mniej niż 5,9 x 10-3 Nm |
| Moment intertii | mniej niż 1x 10-6kg.m2 |
| Obciążenie wału | Promienisty 30N; Osiowy 20N |
| Top REV | 5000RPM |
| Żywotność łożysk | 1.5x109 obrotów przy obciążeniu znamionowym (100000hrs przy 2500RPM) |
| Temperatura otoczenia | Obsługa: -20 ° + 80 °, przechowywanie: -25 ° + 90 ° |
| Wilgotność otoczenia | Obsługa i przechowywanie: 35-85% RH (bez kondensacji) |
| Wibracja (przetrwać) | Amplituda 0,75 mm, 5-55 Hz, 2 godziny oddzielnie dla trzech osi |
| Skarpeta (przetrwać) | 490 m / s2, 11 ms trzy razy dla kierunku X, Y, Z indywidualnie |
| Materiał powłoki | odlewanego aluminium |
| Orzecznictwo | CE |
| pakiet | Karton |
| Masa netto | Około 100g (z pakietem) |
Fabryczna zdolność produkcyjna enkodera
5000 sztuk na miesiąc
-------- Zdolność produkcyjna
50000 sztuk rocznie
-------- Rzeczywiste wyprodukowane jednostki (poprzedni rok)
Dlaczego właśnie my?
HENGXIANG brand - Godny zaufania partner
Certyfikat CE - korzystna jakość produktu;
Szybka dostawa - wysoka zdolność produktu podstawowego;
Fabryka bezpośrednio zapewnia konkurencyjną cenę;
Kompleksowa obsługa - w celu zapewnienia wydajnych zakupów;
Dopuszczalny wzór OEM - indywidualny projekt, Twoja własna marka jest akceptowana.
Data produkcji
3-5 dni roboczych dla próbki po pełnej zapłaty
7-15 dni na masową produkcję po pełnym opłaceniu
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
