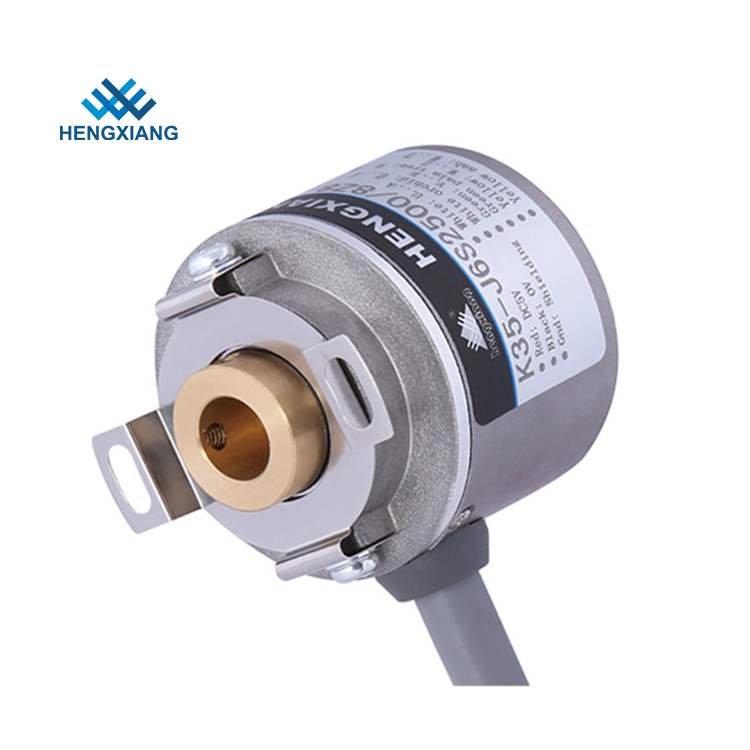

Blind Hole K35 High Speed Rotary Encoder 1000 Ppr External Diameter 35mm

Enkoder obrotowy wysokoobrotowy K35 High Speed ​​1000 Ppr średnica zewnętrzna 35mm

  • High Light

    enkoder obrotowy wału drążonego

    ,

    enkoder położenia przyrostowego

  • Typ enkodera
    Enkoder z drążonym wałem
  • Średnica zewnętrzna
    35 mm
  • Wymiar instalacyjny
    40 mm (płyta sprężysta 35 T40); 29 mm (35T29)
  • Rozdzielczość
    30ppr - 5000ppr
  • Średnica wału pustego
    6 mm, 8 mm; 10 mm
  • Typ wału drążonego
    Ślepy otwór
  • Masa netto
    Około 100g (z pakietem)
  • Top REV
    5000RPM
  • Miejsce pochodzenia
    Szanghai Chiny
  • Nazwa handlowa
    HENGXIANG
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    K35 Enkoder wału drążonego
  • Minimalne zamówienie
    1 sztuk enkodera, aby rozpocząć porządek
  • Cena
    negotiable
  • Szczegóły pakowania
    każda 1 sztuka została zapakowana do jednego pudełka kartonowego
  • Czas dostawy
    3-5 dni roboczych dla zamówienia próbki, 7-15 dni roboczych dla zamówienia masowego
  • Zasady płatności
    D / A, D / P, T / T, Western Union, karta kredytowa, Master Card, Paypal, itp
  • Możliwość Supply
    100 000 sztuk rocznie

Enkoder obrotowy wysokoobrotowy K35 High Speed ​​1000 Ppr średnica zewnętrzna 35mm

Enkoder enkodera drążonego enkodera średniego K35 średnica zewnętrzna 35mm 1000ppr

Jakiś numer części enkodera K35

K35-J12C1000 / 4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500 / 8

K35-J12E2500 / 6

K35-J4E1200

K35-J3V720

K35-J12C1024 / 8 DC5V

K35-J3NH1000

Specyfikacja enkodera siłownika K35

Przedmiotów Podstawowe parametry
Marka HENGXIANG
Typ enkodera Przyrostowy koder
Średnica zewnętrzna 35 mm
Grubość 35 mm
Wymiar instalacyjny 40 mm (płyta sprężysta 35 T40); 29 mm (35T29)
Typ wału drążonego ślepy otwór
Średnica wału pustego 6 mm, 8 mm; 10 mm
Rozkład 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500 / 4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Faza wyjściowa Faza A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
Napięcie zasilania DC5V i DC8--30V
Wytrzymałość izolacji AC500V 60s
Rezystancja izolacji 10MΩ
GND nie podłączać się do enkodera
Stosunek Mark do Space 45% do 55%
moment rozruchowy mniej niż 5,9 x 10-3 Nm
Moment intertii mniej niż 1x 10-6kg.m2
Obciążenie wału Promienisty 30N; Osiowy 20N
Top REV 5000RPM
Żywotność łożysk 1.5x109 obrotów przy obciążeniu znamionowym (100000hrs przy 2500RPM)
Temperatura otoczenia Obsługa: -20 ° + 80 °, przechowywanie: -25 ° + 90 °
Wilgotność otoczenia Obsługa i przechowywanie: 35-85% RH (bez kondensacji)
Wibracja (przetrwać) Amplituda 0,75 mm, 5-55 Hz, 2 godziny oddzielnie dla trzech osi
Skarpeta (przetrwać) 490 m / s2, 11 ms trzy razy dla kierunku X, Y, Z indywidualnie
Materiał powłoki odlewanego aluminium
Orzecznictwo CE
pakiet Karton
Masa netto Około 100g (z pakietem)

Nasza zaleta

  • Ponad 18 lat doświadczenia w produkcji koderów
  • Ponad 20 lat doświadczonych inżynierów
  • Profesjonalny zespół roboczy
  • Wysoki standard jakości
  • Krótki czas reakcji
  • Wzór świadectwa wzoru użytkowego
  • Marka własna i wyjątkowa marka
  • Certyfikat CE dla wszystkich modeli
  • Szybka data dostawy
  • 100% pełna kontrola przed wysyłką

Fabryczna zdolność produkcyjna enkodera

5000 sztuk na miesiąc

-------- Zdolność produkcyjna

50000 sztuk rocznie

-------- Rzeczywiste wyprodukowane jednostki (poprzedni rok)

Zasady płatności:

1. T / T, western union, karta kredytowa, Paypal, itp

2. 3-5 dni roboczych po otrzymaniu płatności

3. Enkodery zostaną wysłane, gdy będą gotowe

Sprawy wymagające uwagi

1. Należy wybrać napięcie zasilania: DC5V lub DC8-30V

2. W przypadku wyboru enkodera z drążonym wałem należy wybrać numer modelu płyty sprężynowej

3. Proszę podać prędkość obrotową silnika (RPM), której faktycznie używasz

4. Jeśli masz jakiekolwiek inne wymagania, podaj parametr szczegółowy
